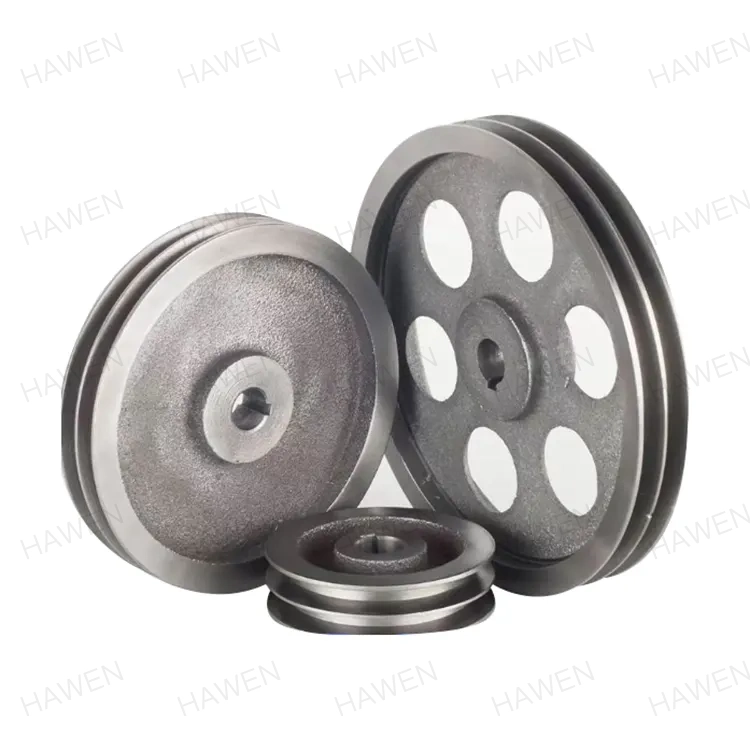

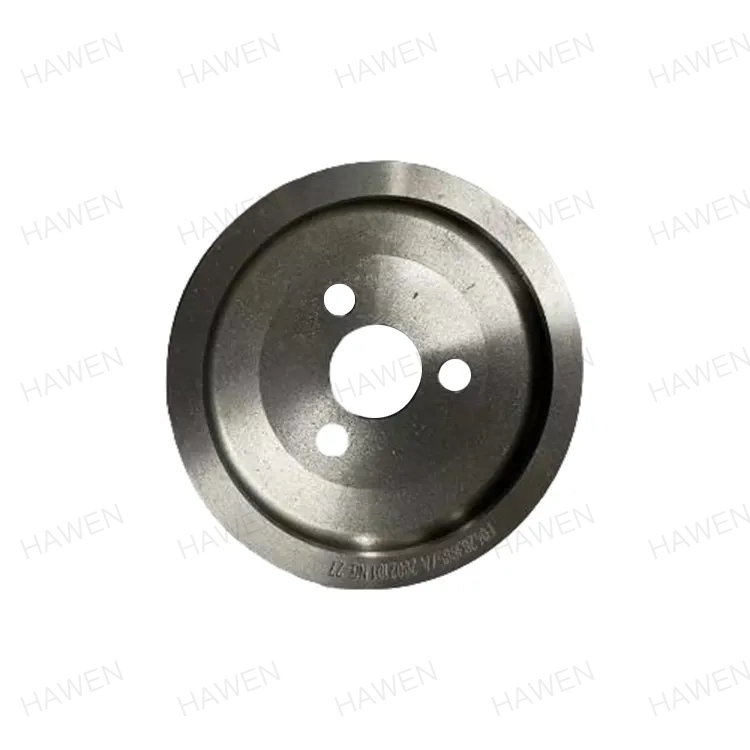

Vesipumpun hihnapyörä jäähdytysjärjestelmään

Alan johtavana valmistajana HAWEN on erikoistunut jäähdytysjärjestelmän vesipumpun hihnapyörän valmistukseen, joka on suunniteltu yhdistämään moottorin kampiakselit ja pumpun akselit käyttöhihnojen avulla tehokkaasti. Kymmenen täysin automatisoitua tuotantolinjaa käyttävä tuotantolaitos saavuttaa poikkeuksellisen mittavakauden raskaille jäähdytysarkkitehtuureille.

Dynaaminen voimansiirto teollisuusjärjestelmissä

Mekaaniset kokoonpanot perustuvat jatkuvaan, synkronoituun pyörivään liikkeeseen lämpötilan hallinnan ylläpitämiseksi ja lämmön hajoamisen estämiseksi. Nestejäähdytteisissä koneissa korkealaatuisen jäähdytysjärjestelmän vesipumpun hihnapyörän käyttöönotto helpottaa energian suoraa siirtoa ensisijaisen moottorin kampiakselilta juoksupyörän akselille. Tämä linkki sanelee lämpöteiden läpi virtaavan jäähdytysnesteen määrän ja nopeuden ylläpitäen tasapainoa huipputoimintojen aikana.

• Kampiakselin synkronointi:Voima otetaan pyörivästä kampiakselista erittäin tehokkaiden käyttöhihnojen avulla. Vakioasennuksissa käytetään erityisiä kokoonpanoja erittäin tasapainoisen siirtosuhteen saavuttamiseksi, joka tyypillisesti vaihtelee välillä 2:1 - 4:1.
• Kiertosäännöstö:Pyörimisnopeutta säätelee dynaamisesti käyttöpyörän suhteellinen ulkohalkaisija. Näitä mittoja säätämällä järjestelmä sovittaa voimanlähteen eri nopeusmuuttujat.
• Toiminnallinen tasapaino:Tasainen, luistamaton hihnakytkentä estää lämpötilapiikkejä järjestelmän sisällä ja varmistaa, että lämpöä absorboiva neste kiertää tasaisesti takaisin lämmönvaihtokokoonpanoon.

Tekniset mittaparametrit

Vakaiden mekaanisten käyttöliitäntöjen saavuttaminen edellyttää täsmällisten rakenteellisten eritelmien mukauttamista. Alla on vahvistetut tiedot yksiuraisille ja moniuraisille kokoonpanoille:

Järjestelmäsovellukset ja ympäristöintegraatio

Jäähdytysjärjestelmän vesipumpun hihnapyörän hyödyllisyys kattaa useita sektoreita, joilla nesteen säätely on ensiarvoisen tärkeää. Näitä komponentteja käytetään erilaisissa käyttöympäristöissä vaihtelevalla nopeudella, vääntömomentilla ja ympäristöaltistustasoilla.

Autojen nestepiirit

Polttomoottorin jäähdytysasennuksissa komponentti kytkeytyy suoraan moottorin kampiakseliin. Suurinopeuksisessa käytössä pyörimisnopeudet voivat skaalautua jopa 3000 rpm:iin, mikä edellyttää erinomaista tasapainoa ja rakenteellista väsymiskestävyyttä jäähdytysnesteen kierron ylläpitämiseksi.

Teollinen nesteiden käsittely

Keskipakopumppujärjestelmät perustuvat joustaviin käyttöasetelmiin jäteveden ja kemikaalien käsittelyssä. Asennetun osan halkaisijan muuttaminen mahdollistaa järjestelmän nostamisen ja nesteen nopeuden suoran ohjauksen muuttamatta päämoottorin parametreja.

Maatalouden kastelulaitteet

Uppopumput toimivat haastavissa fysikaalisissa olosuhteissa. Laajennetun akselivälin ansiosta mekaaninen veto voi istua turvallisesti pois kosteista kaivon akseleista, mikä suojaa sähkölaitteita kosteusvaurioilta.

Ilmaston säätelyjärjestelmät

Moniurahihnat yhdistävät kompressorikokoonpanon suoraan moottorin vetoakseliin. Tyhjäkäynnillä automaattisten kiristimien integrointi varmistaa, että järjestelmä säilyttää vakaan vääntömomentin, joka täyttää ilmastonsäätöparametrit.

Syövyttävät meriympäristöt

Propulsio- ja apumoottorit ovat alttiina suolasuihkeille ympäristöille. Nopean hapettumisen ja ruosteen estämiseksi ruostumattomasta teräksestä valmistettuja komponentteja käytetään keskeytymättömien jäähdytysjaksojen ylläpitämiseen.

Sähkökäyttöiset voimansiirtokokoonpanot

Nykyaikaisissa sähköajoneuvoissa käytetään harjattomia suoravetomalleja. Nämä kokoonpanot perustuvat muuttuviin nopeuden säätöihin, jotta saavutetaan tarkka, portaaton lämpötilan hallinta akkujen ja tehoelektroniikan välillä.

Materiaalin ominaisuudet ja metallurgia

Raskaiden käyttökomponenttien käyttöikä määräytyy fyysisen koostumuksen mukaan. Vakiokoostumuksissa käytetään rauta-hiili-pii-seoksia (hiilialue 2,1–4 %) keskittyen optimoituihin matriisirakenteisiin ja grafiittimuotoihin suuren kitkajännityksen hallitsemiseksi.

• Harmaa valurauta (HT250):Tämän seoksen vetolujuus on 250 MPa ja kovuusalue 180-250 HBW. Se on arvostettu erinomaisesta nestevirtauksestaan ​​valun aikana, vähäisestä kutistumisesta (0,5–1 %) ja korkeasta tärinänvaimennuskyvystä, vaikka se säilyttää kohtalaisen haurauden.
• Pallorauta (QT500-7):Magnesiumkäsittelyllä pallomaiseksi muutettuna matriisin sisällä olevat grafiittisolmut pyöristetään. Tämä muutos nostaa vetolujuuden 500 MPa:iin ja tarjoaa 7 % venymäkapasiteetin, mikä vähentää merkittävästi väsymisriskiä äkillisissä iskukuormituksessa.
• Korkean piipitoinen valurauta:Tämä 14–18 % piipitoisuus koostuva erikoisversio tarjoaa kriittisen suojan aggressiivisia kemiallisia ympäristöjä ja voimakkaita happoaltistusta vastaan.

Tarkkuusvalmistus ja laadunvarmistus

Mekaanisen epätasapainon ja hihnan luiston poistamiseksi tiukat mittarajoitukset säilyvät valmistuksen aikana. Tarkkuustyöstövaiheet varmistavat, että tärkeät liitännät, kuten akselin sisäreikä, ovat täsmällisten geometristen vaatimusten mukaisia.

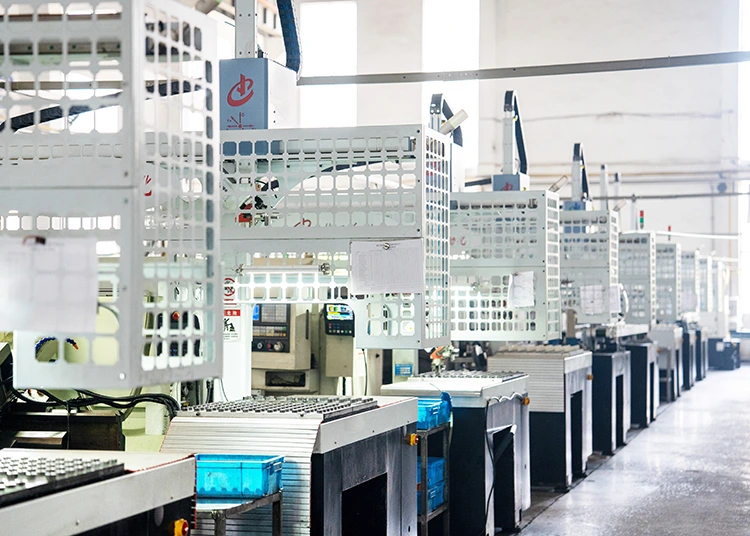

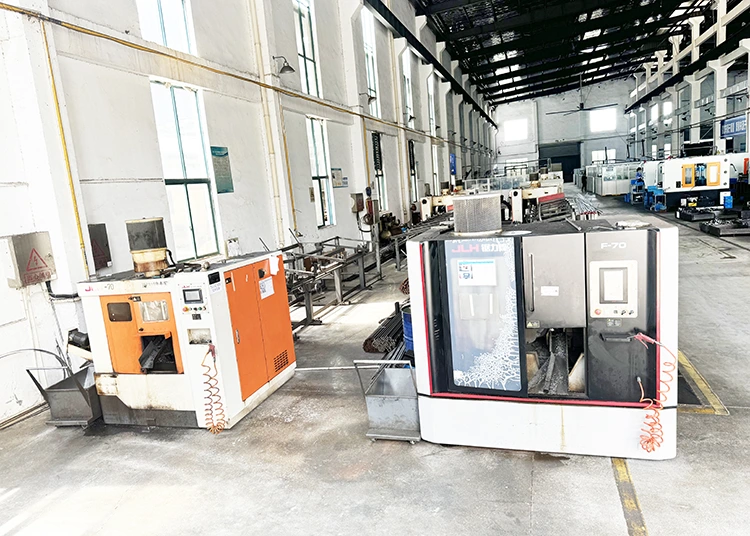

Automatisoitu tuotannonohjaus

Kymmenen automatisoitua linjaa hoitaa avaintoiminnot alustan valmistelusta koneistukseen. Computer Numerical Control (CNC) -laitteita, erikoistyökaluja ja jäykkiä asemointikiinnittimiä käytetään pitämään sisäreiän toleranssit ≤ 0,005 mm:ssä, mikä estää pyörimisen epäkeskisyyden.

Metrologia ja testausprotokollat

Sarja erittäin tarkkoja instrumentteja varmistaa mittojen yhdenmukaisuuden tuotantoajojen aikana. Statistical Process Control (SPC) -protokollat ​​valvovat parametreja reaaliajassa ylläpitääkseen 99,995 %:n läpäisyprosentin. Metrologiset laitteet sisältävät:

• Coordinate Measuring Machines (CMM) moniakseliseen geometriseen seurantaan
• Erittäin tarkat pyöreysmittauslaitteet porauksen samankeskisyyden tarkkailuun
• Profiilin mittauslaitteet urien geometrian tarkistamiseen

Pintakäsittelyt ja ympäristöstandardit

Metallipinnat ovat alttiita korroosiolle korkean kosteuden tai kemikaalien vaikutuksesta. Tämän korjaamiseksi automatisoidut, kosketukseton elektroforeesilaitteet pinnoittavat tuotteen tasaisesti eliminoiden ihmiskontaktivirheet. Erikoistarpeisiin on saatavilla vaihtoehtoisia pinnoitusvaihtoehtoja, mukaan lukien sinkkipinnoitus ja nikkelipinnoitus. Raaka-aineet, kuten vähähiilinen vapaaleikkausteräs 1215, valitaan ympäristövaatimusten mukaisesti, ja kaikilla tuotteilla on viralliset RoHS- ja REACH-vaatimustenmukaisuusraportit.

Miksi valita meidät

Hankintatoiminta vaatii kokeneen kumppanin, joka pystyy yhdistämään valmistusmittakaavan tiukan laadunvarmistuksen kanssa. Tuotantolaitos tarjoaa selviä etuja maailmanlaajuisille toimitusputkille:

• Todistettu kotimainen integraatio:Tehdas säilyttää hallitsevan 65–75 %:n markkinaosuuden pesukoneiden moottoripyöristä sekä vakaan 50 %:n kotimaan jakopyörien markkinaosuuden, mikä osoittaa syvää alan luottamusta.
• Huomattava skaalauskapasiteetti:Kuukausittaiset tuotantorajat ovat 5 miljoonaa yksikköä, ja nykyiset toimitusmäärät ovat keskimäärin 3-4 miljoonaa yksikköä. Tämä tarjoaa 40–60 % puskurikapasiteetin skaalaustarpeiden helpottamiseksi.
• Varmennettu toimintahistoria:Yli kahdenkymmenen vuoden tekninen kehitys ja syvät yhteistyösuhteet suurten tuotemerkkien, kuten Ascon, Midean, Green, LG:n, Nidecin, Huilun ja Wolongin, kanssa luovat vahvan kokemuksen suunnittelun luotettavuudesta.
• Maantieteellisen keskuksen edut:Lishuissa Zhejiangin maakunnassa sijaitseva laitos toimii ensisijaisella teollisella valmistusvyöhykkeellä, mikä mahdollistaa lyhyet toimitusajat ja nopean mukauttamisen teknisiin päivityksiin.

Usein kysytyt kysymykset

Mitä tyypillisiä välityssuhteita nämä komponentit tukevat?

Vakioyksiköt helpottavat yleensä suhteita 2:1 - 4:1. Nämä mitat voidaan räätälöidä tiettyjen lähtönopeuksien ja moottorin parametrien mukaan toimitettujen teknisten tietojen perusteella.

Miten tehdas estää valurautatuotteiden ruostumista?

Automaattinen elektroforeesilinja yhdistettynä integroituun kuivausjärjestelmään tiivistää metallipinnat. Koska prosessi on hands-free, se välttää pintakontaminaation ja pienet fyysiset vaikutukset, joita voi esiintyä käsinkäsittelyssä.

Mitä testausvaiheita käytetään porauksen tarkkuuden tarkistamiseen?

Laaduntarkastuksissa yhdistyvät sisäiset valvontajärjestelmät ja lopulliset metrologiset testit. Valmiit tuotteet tarkastetaan koordinaattimittauskoneilla (CMM) ja pyöreysmittareilla varmistaakseen, että sisäreikä vastaa ≤0,005 mm:n toleranssirajaa.

Tuetaanko mukautettuja seoskoostumuksia?

Kyllä. Suunnittelutiimi arvioi toimitetut tekniset piirustukset sopivan metallurgian määrittämiseksi – olipa kyseessä sitten harmaavalurauta (HT250), pallografiittivalurauta (QT500-7), ruostumaton teräs tai korkeapiipitoiset vaihtoehdot – sovellusympäristöön sopivaksi.

Kehittyneet teolliset ratkaisut

Tuotantolaitoksessa on yli kahden vuosikymmenen ajan kehittynyt voimansiirtotekniikka intensiivisen kehityksen, tiukan prosessivalvonnan ja erittäin tarkan automaation ansiosta. Hallitsemalla jokaista vaihetta metalliseoksen valinnasta automatisoituun elektroforeesiin, brändi varmistaa, että jokainen jäähdytysjärjestelmän vesipumpun hihnapyörä toimii optimaalisella tehokkuudella ja kestävyydellä raskaassa käytössä maailmanlaajuisesti. Kumppani kanssaHAWENvarmistaaksesi luotettavan, pitkän aikavälin vaihteiston suorituskyvyn teollisille nestelaitteillesi.
