Kuinka autojen ajoituspyörä voi parantaa nykyaikaisten ajoneuvojen tarkkuutta, luotettavuutta ja tehokkuutta

Abstrakti:AnAutojen ajoitushihnapyöräon kriittinen mekaaninen komponentti jakohihnan voimansiirtojärjestelmissä, joissa tarkka hampaiden kiinnitys auttaa ylläpitämään vakaata välityssuhdetta ja synkronoitua liikettä. Autonvalmistajien ja komponenttien ostajien kannalta hihnapyörän tarkkuus, materiaalin valinta, pintakäsittely, kestävyys ja valmistuksen yhtenäisyys vaikuttavat suoraan järjestelmän luotettavuuteen. Tässä oppaassa kerrotaan, kuinka autojen ajoitushihnapyörät toimivat, mitkä tekniset tiedot ovat tärkeitä ja miksi tarkkuusvalmistus on välttämätöntä valittaessa kiinalaista valmistajaa tai toimittajaa.

Sisällysluettelo

• Mikä on autojen ajoituspyörä?
• Miksi tarkkuudella on väliä autojen ajoitushihnapyörän suorituskyvyssä?
• Mitä tärkeitä tietoja ostajien tulisi arvioida?
• Mitkä materiaalit sopivat autojen ajoituspyöriin?
• Kuinka autojen ajoituspyörä valmistetaan?
• Missä autojen ajoituspyöriä käytetään?
• Miksi valita HAWEN autojen jakopyörän valmistukseen?
• Kuinka ostajien tulisi valita oikea autojen ajoituspyörä?
• Usein kysytyt kysymykset

Mikä on autojen ajoituspyörä?

HAWENAutojen ajoitushihnapyöräon tarkkuusmekaaninen komponentti, joka on suunniteltu jakohihnavaihteistoon. Sen hammastettu profiili osuu vastaavaan jakohihnaan siirtääkseen pyörimisvoimaa säilyttäen samalla tasaisen välityssuhteen. Toisin kuin kitkapohjaisissa hihnapyöräjärjestelmissä, positiivinen hampaiden kiinnitys auttaa minimoimaan liukumisen ja tukee synkronoitua liikettä.

Autojärjestelmissä ajoituspyöriä voidaan käyttää voimansiirtojärjestelyissä, jotka liittyvät komponentteihin, kuten generaattoreihin ja muihin hihnakäyttöisiin kokoonpanoihin. Hihnapyörän on säilytettävä mittavakaus jatkuvan pyörimisen, tärinän, lämpötilan vaihtelun ja mekaanisen kuormituksen aikana.

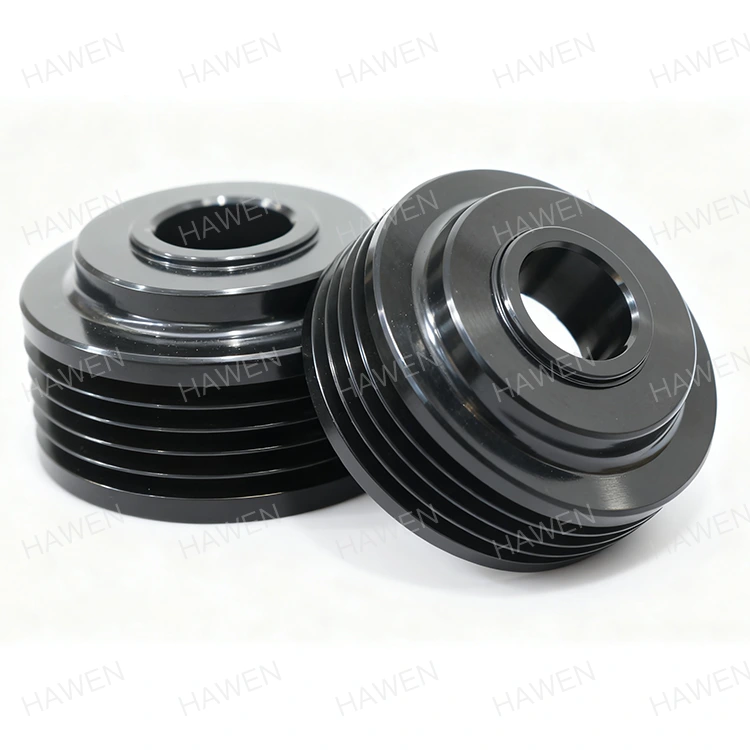

HAWENin autojen ajoituspyörä on valmistettu 45# hiiliteräksestä ja on määritelty noinΦ71 × 45,6 mm, mekaanisella työstyksellä ja elektroforeesipintakäsittelyllä. Tuote on suunniteltu autojen moottorisovelluksiin ja se voidaan räätälöidä asiakkaan piirustusten mukaan.

Miksi tarkkuudella on väliä autojen ajoitushihnapyörän suorituskyvyssä?

Tarkkuus on yksi tärkeimmistä tekijöistä ostettaessa autojen ajoituspyörää, sillä pienikin mittapoikkeama voi vaikuttaa hihnan kiinnittymiseen, tärinään, meluon ja käyttöikään.

Esimerkiksi HAWEN määrittää autojen ajoitushihnapyörän työstötarkkuuden≤0,05 mmlueteltuun tuotekokoonpanoon. Sen tekniset standardit tähtäävät lisäksi sisäreiän toleranssiin ≤0,03 mm, hammasprofiilikulmaan ±0,5°, hampaan profiilin ulostuloon ≤0,10 mm ja pinnan kohtisuoraan ≤0,01 mm:iin.

Autokomponenttien valmistajien kohdalla tarkkuus olisi siksi arvioitava täydellisenä valmistuskykynä eikä yksiulotteisena eritelmänä.

Mitä tärkeitä tietoja ostajien tulisi arvioida?

Auton ajoituspyörää hankittaessa ostajien tulee arvioida koko tekninen erittely sen sijaan, että keskittyisivät vain ulkomittoihin.

• Materiaali:Tarkista teräksen tai metalliseoksen laatu ja vastaako se vaadittua mekaanista kuormitusta.
• Mitat:Tarkista ulkohalkaisija, leveys, reiän halkaisija, hampaiden geometria ja asennuskokoonpano.
• Koneistustoleranssi:Tarkista reiän toleranssi, juoksu, kohtisuora ja hampaiden profiilin tarkkuus.
• Pintakäsittely:Valitse elektroforeesi, sinkkipinnoitus, nikkelipinnoitus, mustaoksidi tai muu sopiva käsittely työympäristön mukaan.
• Dynaaminen suorituskyky:Harkitse tärinää, melua, pyörimisnopeutta ja tasapainoa koskevia vaatimuksia.
• Räätälöinti:Tarkista, voiko valmistaja työskennellä piirustuksista, näytteistä tai sovelluskohtaisista tiedoista.
• Laadunvalvonta:Kysy online-tarkastuksesta, lähtevästä tarkastuksesta, jäljitettävyydestä ja tuotannon johdonmukaisuudesta.

Luotettavan toimittajan tulisi myös pystyä selittämään, kuinka kutakin spesifikaatiota valvotaan koneistuksen ja tarkastuksen aikana, sen sijaan, että se toimittaisi vain lopullisen mittaarkin.

Mitkä materiaalit sopivat autojen ajoituspyöriin?

Materiaalin valinta vaikuttaa suoraan lujuuteen, työstettävyyteen, kulutuskestävyyteen, painoon ja pitkäaikaiseen kestävyyteen. HAWENin autojen ajoitushihnapyörä käyttää45# hiiliteräs, keskihiilinen rakenneteräs, joka valitaan yleisesti, kun lujuuden ja työstettävyyden tasapainoa vaaditaan.

HAWENin teknisten tietojen mukaan 45# hiiliteräksen tiheys on noin 7,85 g/cm³, vetolujuus vähintään 600 MPa, myötöraja vähintään 355 MPa, venymä vähintään 16 % ja pinta-alan pienennys vähintään 40 %. Sen mekaaninen suorituskyky voidaan myös optimoida sopivilla lämpökäsittelyprosesseilla.

Paras materiaali riippuu kuormituksesta, pyörimisnopeudesta, käyttölämpötilasta, ympäristön altistumisesta, valmistusmäärästä ja asiakkaan järjestelmäsuunnittelusta.

Kuinka autojen ajoituspyörä valmistetaan?

Tehokkaat hihnapyörät vaativat enemmän kuin perinteinen sorvaus tai jyrsintä. Valmistusprosessissa on valvottava materiaalin konsistenssia, hampaiden geometriaa, porauksen tarkkuutta, pinnan kuntoa ja lopputarkastusta.

1. Materiaalin valmistelu:Raaka-aine valitaan ja valvotaan vaaditun spesifikaation mukaan.
2. Tarkkuustyöstö:CNC:tä ja muita erittäin tarkkoja laitteita käytetään kriittisten mittojen muodostamiseen.
3. Hampaan profiilin käsittely:Hihnapyörän hampaat valmistetaan vaaditun hihnaprofiilin ja mittatoleranssien mukaan.
4. Pintakäsittely:Elektroforeesi tai muut käsittelyt voivat parantaa korroosionkestävyyttä ja pinnan kestävyyttä.
5. Verkkotarkastus:Kriittisiä tuotantoparametreja valvotaan valmistuksen aikana mittojen vaihtelun vähentämiseksi.
6. Lopputarkastus:Valmiille komponenteille tehdään lähtötarkastus ennen toimitusta.

HAWEN raportoi pitkälle automatisoidusta valmistusalustasta, jossa on useita automatisoituja tuotantolinjoja, online-tarkastusjärjestelmät ja 100 % lähtevät tarkastukset. Sen raportoitu tuotantosaanto on 99,995 %, kun taas yhtiön mukaan kriittiset sisäreiän toleranssit voidaan säilyttää ≤0,005 mm:ssä laajemmalla automatisoidulla valmistusalustallaan.

Missä autojen ajoituspyöriä käytetään?

Ajoituspyörän ensisijainen arvo on sen kyky siirtää liikettä positiivisen hampaan kiinnittymisen kautta. Tämä tekee siitä sopivan järjestelmiin, joissa synkronoitu siirto on tärkeämpää kuin yksinkertainen kitkapohjainen tehonsiirto.

Autoteollisuuden sovelluksiin voi kuulua hihnakäyttöisiä järjestelmiä, jotka liittyvät:

• Autojen generaattorit
• Autojen moottorien voimansiirtojärjestelmät
• Moottoriin liittyvät hihnavaihteistokokoonpanot
• Ilmastointikompressorijärjestelmät
• Muut tarkkuushihnavetoiset autonosat

Autoteollisuuden lisäksi tarkkuusajoituspyöriä voidaan käyttää myös 3C-testauslaitteissa, puolijohdelaitteessa, CNC-koneissa, painolaitteissa, tekstiilikoneissa ja automatisoiduissa tuotantojärjestelmissä.

Miksi valita HAWEN autojen jakopyörän valmistukseen?

OEM-valmistajille ja teollisille ostajille valitsemallaAutojen jakopyörän valmistajapitäisi sisältää muutakin kuin yksikköhintojen vertailua. Suunnittelukyky, tuotantokapasiteetti, laadunvarmistus, räätälöinti ja toimitusvakaus voivat vaikuttaa merkittävästi hankinnan kokonaiskustannuksiin.

Suunnittelu- ja räätälöintikyky

HAWENilla on yli 20 vuoden kokemus jakopyörien tuotekehityksestä ja tuotannosta, ja se on valmistanut jakopyöriä autoihin, kodinkoneisiin, AGV:iin ja muihin sovelluksiin vuodesta 2005 lähtien. Yritys tukee räätälöityjä ja erikoismuotoiltuja malleja asiakkaiden piirustusten ja sovellusvaatimusten perusteella.

Automatisoitu tuotanto ja laadunhallinta

HAWEN yhdistää automatisoidut tuotantolaitteet online-tarkastukseen parantaakseen erän yhtenäisyyttä. Sen valmistustapa keskittyy kriittisten mittojen hallintaan ja manuaalisen toiminnan aiheuttaman vaihtelun vähentämiseen.

Ympäristö- ja laatuvaatimusten noudattaminen

Yhtiö ilmoittaa, että sen tuotteet ovat RoHS-, REACH- ja muiden kansainvälisten ympäristövaatimusten mukaisia. HAWEN raportoi myös ISO9001- ja IATF16949-laatujärjestelmien sertifioinnit, jotka tarjoavat lisätukea autoteollisuudelle suuntautuneelle laadunhallinnalle ja jäljitettävyydelle.

Joustava tuotantokapasiteetti

HAWEN raportoi kuukausittaisen kokonaiskapasiteetin olevan noin 5 miljoonaa yksikköä, nykyiset kuukausitoimitukset noin 3–4 miljoonaa yksikköä ja 40–60 % joustava kapasiteetti. Tällainen kapasiteetin joustavuus voi olla arvokasta asiakkaille, jotka siirtyvät prototyyppien kehittämisestä vakaaseen massatuotantoon.

Kuinka ostajien tulisi valita oikea autojen ajoituspyörä?

Käytännön hankintaprosessin tulisi yhdistää hihnapyörän erittely varsinaiseen voimansiirtojärjestelmään. Ennen tilauksen tekemistä ostajien tulee vahvistaa seuraavat asiat:

• Jakohihnan tyyppi ja hammasprofiili
• Vaadittu hihnapyörän halkaisija ja leveys
• Akselin halkaisija ja porauskokoonpano
• Vaadittu materiaali ja lämpökäsittely kunto
• Pyörimisnopeus ja siirretty kuorma
• Sallittu juoksu ja kohtisuora
• Vaadittu pintakäsittely ja korroosionkestävyys
• Odotettu palveluympäristö
• Vuotuinen tai kuukausittainen ostomäärä
• Piirustus-, prototyyppi- ja massatuotannon vaatimukset

Räätälöityjä autojen ajoitushihnapyöräprojekteja varten teknisen piirustuksen, hihnan spesifikaatioiden, käyttöolosuhteiden ja odotetun tuotantomäärän tarjoaminen voi auttaa valmistajaa arvioimaan toteutettavuutta tarkemmin ja vähentämään tarpeettomia suunnittelumuutoksia.

Ostajille, jotka etsivät amukautettu autojen ajoitushihnapyörä, HAWEN tarjoaa piirustuspohjaista räätälöintiä ja sovelluslähtöistä suunnittelutukea.

Usein kysyttyjä kysymyksiä autojen ajoituspyöristä

Mitä autojen ajoituspyörä tekee?

Autojen ajoituspyörä siirtää pyörimisvoimaa hammashihnan jakohihnan avulla. Tämä positiivinen kiinnitys auttaa ylläpitämään vakaata välityssuhdetta ja synkronoitua liikettä.

Mitä materiaalia HAWEN käyttää autojen jakopyörään?

HAWENin listattu autojen ajoituspyörä käyttää 45# hiiliterästä ja siinä on elektroforeesipintakäsittely. Tietystä materiaalista ja käsittelystä voidaan keskustella sovellus- ja piirustusvaatimusten mukaan.

Voiko autojen ajoituspyörää räätälöidä?

Kyllä. HAWEN tukee räätälöintiä asiakkaan piirustusten mukaan ja voi tarjota erikoismuotoisia malleja tiettyjen teollisten järjestelmävaatimusten perusteella.

Miksi hihnapyörän hampaiden tarkkuus on tärkeää?

Tarkka hampaiden geometria auttaa ylläpitämään oikeanlaista pitoa hihnapyörän ja jakohihnan välillä. Huono hampaiden tarkkuus voi aiheuttaa tärinää, melua, epätasaista kulumista ja epävakaa vaihteiston suorituskykyä.

Mitä pintakäsittelyjä on saatavilla?

HAWEN käyttää lueteltuun autojen ajoituspyörään elektroforeesia ja toteaa, että myös muita hoitoja, mukaan lukien yleinen galvanointi, galvanointi ja nikkelöinti, voidaan räätälöidä asiakkaan vaatimusten mukaan.

Johtopäätös

KorkealaatuinenAutojen ajoitushihnapyöräei ole vain hammaspyörä; se on tarkkuussiirtokomponentti, joka vaikuttaa synkronointiin, meluon, tehokkuuteen, kestävyyteen ja järjestelmän yleiseen luotettavuuteen. OEM-valmistajille ja hankintatiimeille ihanteellisen kiinalaisen valmistajan tai toimittajan tulisi yhdistää tarkka koneistus, asianmukainen materiaalivalinta, valvottu pintakäsittely, automaattinen tarkastus, räätälöintikyky ja vakaa tuotantokapasiteetti. HAWENilla on yli kahden vuosikymmenen ajan asiaankuuluva valmistuskokemus ja sovelluskohtaiset suunnitteluominaisuudet, joten se tarjoaa käytännöllisen vaihtoehdon autojen ajoitushihnapyörien kehittämiseen ja volyymituotantoon. Jos arvioit uutta projektia, pyydä piirustus tarkistettavaksi tai tarvitset mukautetun siirtoratkaisun,ota meihin yhteyttäkeskustella vaatimuksistasi HAWENin suunnittelutiimin kanssa.
