Kapea kiilahihnapyörä

HAWEN kapea kiilahihnapyörä on mekaaninen voimansiirtokomponentti, jossa on yksi V-ura, jota käytetään pääasiassa yhteistyöhön voimansiirtoon tarkoitettujen kiilahihnojen kanssa. Yksinkertaisen suunnittelun ja edullisten kustannusten ansiosta se sopii erilaisiin teollisiin ja päivittäisiin skenaarioihin. Tuotteitamme käytetään laajalti automaatiolaitteissa, tarkkuuskoneissa, teollisuusvaihteistoissa ja muilla aloilla. Toivotamme asiakkaat tervetulleiksi räätälöimään tuotteita piirustusten mukaan tai vierailemaan tehtaallamme.

Tuotteen tiedot

Tuotteen nimi

Materiaali

Bruttopaino (kg)

Yksikkö (EA)

Ulottuvuus

Pintakäsittely

Ympäristövaatimukset

Käsittelyvaatimus

Sovelluskenttä

Koneistustarkkuus

Asiakaskunta

Markkinaosuus Kiinassa

Huomautuksia

Kapea kiilahihnapyörä

1215 vapaasti leikkaavaa terästä

-

EA

Φ59,18 × 15,87

Sinkkipinnoitus

Kansainvälisten standardien, kuten ROHS ja REACH, mukainen

Mekaaninen koneistus

Ilmakompressorit, kuivausrummut ja muut laitteet

≤0,015 mm

Nidec

5 %

Muokattavissa piirustusten mukaan

Tuotteen sovelluskentät

HAWEN (Trilon) on ollut syvästi mukana koneteollisuudessa yli 20 vuoden ajan. Vuodesta 2005 lähtien yrityksemme on tehnyt syvällistä tutkimusta ja tuotekehitystä yksiuraisille kiilahihnapyörille ja erityyppisille autojen hihnapyörille. Tämä tuote on käsitelty ja muotoiltu vapaasti leikattavasta 1215 teräksestä. Tuotteemme kattavat laajan valikoiman toimialoja:

1. Laitteet, kuten puhaltimet ja ilmakompressorit: Käytetään jatkuvaan voimansiirtoon tehtaissa (esim. ilmanvaihtojärjestelmät tai nesteen siirto). Sen rakenne voi mukautua keskitehoisiin, keskikokoisiin ja hitaisiin työolosuhteisiin.

2. Keskipakotuulettimet tai ruuvipumput: Harmaasta valuraudasta valmistetut hihnapyörät voivat tarjota vakaan voimansiirron.

3. Tarkkuusvalmistus: Standardoitu suunnittelu, tiukka materiaalin valinta, hienostunut käsittelytekniikka ja laadunvalvonta takaavat korkean tehokkuuden, kestävyyden ja vaihdettavuuden keskisuurissa ja suuritehoisissa siirroissa, kuten alla olevista tärkeimmistä mitoista on kuvattu.

4. Automaatio ja yleiskoneet: Käytetään yleisesti puhaltimissa, ilmakompressoreissa ja muissa laitteissa; keskipakopuhaltimissa tai ruuvipumpuissa harmaavalurautaiset hihnapyörät voivat tuottaa vakaan voimansiirtovoiman.

5.Suuri voimansiirron tarkkuus: Voima siirtyy hihnan ja hihnapyörän välisen kitkan avulla. Kiilahihnan lievän mahdollisen luiston vuoksi hihnapyörän urassa välityssuhde ei ole ehdottoman vakio, mutta se voi yleensä täyttää yleisten teollisten sovellusten tarpeet.

6.High hyötysuhde ja helppo huolto: Vaihteiston tehokkuus voi olla yli 95%. Ominaisuudet: Kiilahihnan muotoilu mahdollistaa sen istuvuuden tiiviisti hihnapyörän kanssa, mikä vähentää energiahävikkiä. Kantavuus: Kiilahihnapyörä voi kestää tietyn kuorman. Vakaus: V-hihnapyörän voimansiirrolla on hyvä vakaus, mikä voi vähentää tärinää ja iskuja voimansiirron aikana ja varmistaa mekaanisten laitteiden vakaan toiminnan. Sopeutuvuus: Kiilahihnavaihteisto soveltuu erilaisiin työolosuhteisiin ja ympäristöihin, ja se voi mukautua ankariin työolosuhteisiin, kuten kosteuteen ja korroosioon pintakäsittelyillä (esim. sinkitys, suurtaajuinen karkaisu).

Tuotteen sovelluslaitteet ja pääasiakkaat

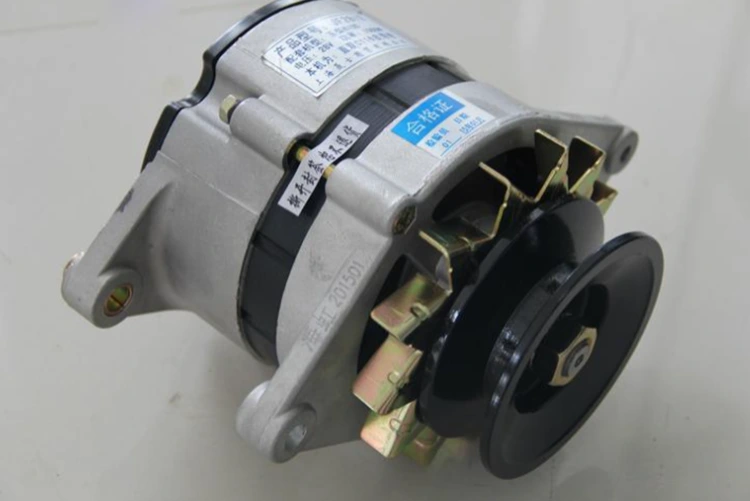

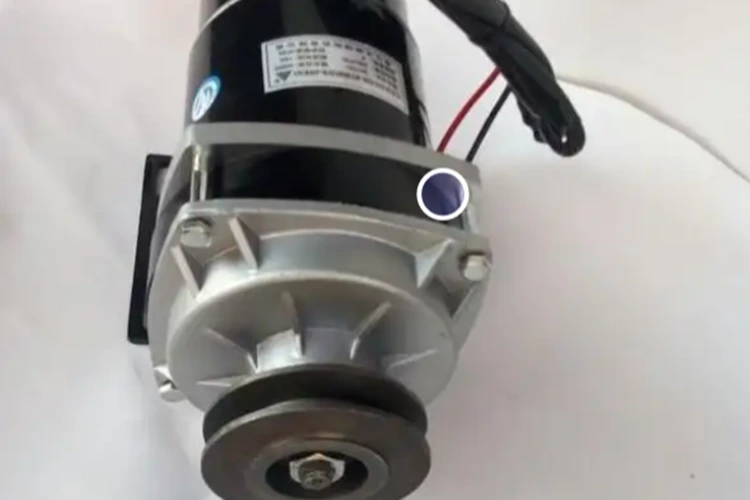

Edellä mainittuja tuotteita käytetään pääasiassa ilmakompressoreihin ja vesipumppumoottoreihin, ja ydinasiakkaiden joukossa ovat Nidec, Asco ja muut tunnetut yritykset.

Tekniset parametrit: 1215 vapaasti leikkaava teräs yksiurainen kiilahihnapyörä

Tärkeimmät laatuominaisuudet	Tekniset ydinindikaattorit	GB/T 13575.1-2022 -standardi	Toimialan standardi	HAWEN-standardi
Sisäporauksen vakaus	Sisäporauksen toleranssi	-	≤0,026 mm	≤0,015 mm
Uratyypin yhteensopivuus	Uran kulma	-	≤1°	≤0,5°
Vaihteiston tarkkuus ja käyttöikä	Runout	-	≤0,15 mm	≤0,05 mm
Käyttöikä	Korroosionkestävyys (neutraali suolasuihkutesti)	48h	72h	96h
Ympäristöystävällisyys	Vaarallisten aineiden rajoittaminen	-	EU-standardien mukainen	EU-standardien mukainen

Keskeiset edut

Meillä on vahva tekninen T&K-kapasiteetti ja korkean tarkkuuden tuotantolaitteet. Suunnitellessamme tulevia tuotteita yhdessä asiakkaiden kanssa, HAWENin teknologia voi aina löytää optimaalisen ratkaisun ja saada asiakkaiden tunnustusta. Toteutamme 100 % automaattisen online-laadunvalvonnan ja saavutamme erittäin tarkan tarkkuusvalmistuksen seuraavilla toimenpiteillä:

● Lähteen valvonta: Raaka-aineiden yhtenäisyyttä valvotaan tarkasti hankintavaiheesta lähtien materiaalin vakaan suorituskyvyn varmistamiseksi.

● Tarkkuustyöstö: Käytä korkean tarkkuuden laitteita automaattista käsittelyä varten tuotteen mittatarkkuuden takaamiseksi (esim. sisäreiän toleranssi ≤ 0,015 mm).

● Koko prosessin valvonta: Valvo tuotantoparametreja reaaliajassa online-tunnistusjärjestelmän avulla poikkeamien havaitsemiseksi ja korjaamiseksi oikea-aikaisesti.

● Yhdenmukainen laadunvarmistus: eliminoi manuaaliset virheet varmistaaksesi jokaisen tuotteen vakaan toiminnan.

● Korkea pätevyysaste: Tuotannon pätevyysaste on 99,99 % ja tehtaalta pätevyys on 100 %.

● Tehokkuuden parantaminen: Automatisoidut prosessit vähentävät manuaalisia toimenpiteitä ja alentaa tuotantokustannuksia.

Valvomme tiukasti tuotteiden ympäristöystävällisyyttä raaka-ainevalinnasta tuotantoon ja jalostukseen:

● Ympäristöystävälliset raaka-aineet: Käytä vapaasti leikattavaa 1215 terästä vaarallisten aineiden vähentämiseen ympäristöystävällisten materiaalien standardien mukaisesti.

● Pintakäsittely: Ota käyttöön galvanointitekniikka, joka pinnoittaa sinkkikerroksen metallin tai terässeoksen pinnalle kemiallisin tai sähkökemiallisin menetelmin suojaamaan sitä ympäristön korroosiolta ja ruosteelta.

● Ympäristösertifikaatti: Kaikki tuotteet ovat läpäisseet kansainväliset ympäristösertifikaatit, kuten ROHS ja REACH, jotta ne eivät sisällä vaarallisia aineita.

● Tuotantoprosessi: Automatisoidut tuotantolinjat vähentävät energiankulutusta ja jätteen syntymistä ilman manuaalista kosketusta koko prosessin ajan. Täysautomaattisten online-testauslaitteiden avulla jokainen tuote käy läpi täydellisen mittojen, geometristen toleranssien ja pintavirheiden tarkastuksen ennen tehtaalta saattamista varmistaakseen erän yhdenmukaisuuden.

Meillä on pitkäaikainen tukiyhteistyö tunnettujen kotimaisten ja ulkomaisten moottorivalmistajien kanssa ja olemme saaneet laajaa tunnustusta. 20 vuoden teknisellä kertymällä optimoimme jatkuvasti materiaalien käyttöastetta ja valmistusprosesseja. Tuotteemme ovat läpäisseet ISO9001- ja IATF16949-laatujärjestelmän sertifikaatit, mikä takaa täyden jäljitettävyyden raaka-aineiden varastoinnista valmiiden tuotteiden toimitukseen.

● Tehokas T&K-tiimi: nopea vastausnopeus, säästää kehityskuluja ja aikaa; voi räätälöidä erikoismuotoisia malleja, jotka sopivat asiakkaiden sovelluksiin heidän teollisten järjestelmävaatimustensa mukaan.

● Tuotantokapasiteetti: Meillä on 120 sarjaa erittäin tarkkoja CNC-laitteita, yksi täysin automaattinen mustennuksen tuotantolinja, yksi täysin automaattinen ultraäänipuhdistuslinja ja yli 10 sarjaa automaattisia testauslaitteita. Kuukausittainen tuotantokapasiteetti on 300 000 kappaletta, nykyinen kuukausimyynti on noin 150 000-200 000 kappaletta ja kuukausittainen ylijäämäkapasiteetti on 30-50%.

Meitä ohjaa markkinoiden äärimmäinen kysyntä keskittyen:✅

Tehokkuuden parantaminen ja kustannussäästöt✅

Matala melu ja korkea pätevyysaste✅

Ympäristönsuojelu

● Suurempi joustavuus suunnittelumuutoksissa

● Korkea tehokkuus ja nopeus päätöksentekoprosessissa

● Lyhyt toimitusaika raaka-aineille ja eri tarvikkeille: Zhejiangin maakunnassa, "Kiinan tuotannon kotikaupungissa", meillä on rikas toimittajien toimitusketju.

● HAWENin luotettavat, tehokkaat ja laadukkaat ratkaisut antavat kaikille asiakkaille mahdollisuuden välttää kiertoteitä – kun he valitsevat meidät, he ovat haluttomia vaihtamaan muita toimittajia.

● HAWENin valinta tarkoittaa asiakkaiden kehityskulujen, testauskustannusten, valmistuskustannusten ja huoltopalvelujen kustannusten alentamista.

Materiaalin valinta

1215-teräs on ympäristöystävällinen vapaaleikkausteräs, joka ei sisällä vaarallisia aineita, kuten lyijyä, ja jonka työstettävyys on erinomainen, joten se soveltuu tarkkuusmekaanisten osien valmistukseen.

● Vakaat fysikaaliset ominaisuudet: Sen materiaalitiheys pysyy vakaasti arvossa 7,85 g/cm³.

● Kemiallinen koostumus: hiili (≤0,09%), mangaani (0,75%-1,05%), fosfori (0,04%-0,09%) ja rikki (0,26%-0,35%). Suhteellisen korkea rikkipitoisuus parantaa työstettävyyttä ympäristöstandardien mukaisesti.

● Mekaaniset ominaisuudet: Sillä on erinomainen mittatarkkuus; vetolujuus kuumavalssatussa tilassa on 390-540 MPa, joka voi saavuttaa 490-755 MPa kylmävedon jälkeen, kovuus 160-190 HB, ja se voidaan käsitellä suoraan ilman lämpökäsittelyä.

● Toimitusmuodot: Toimitetaan kuumavalssatun pyöreän teräksena, kylmävedettynä kirkkaana tankoina ja hiottuina tankoina; erilaisia ​​poikkileikkausmuotoja voidaan muodostaa kylmäpuristusprosessilla, mikä säästää materiaalihävikkiä ja käsittelyaikaa.

● Koneistettavuus: Tasainen leikkaus ja hyvä lastunmurtokyky vähentävät työkalujen kulumista ja parantavat pinnan laatua; se soveltuu erityisen hyvin jatkuvaan massakäsittelyyn automatisoiduilla laitteilla, kuten automaattisilla ja CNC-sorveilla; sen kulutuskestävyyttä tai korroosionkestävyyttä voidaan parantaa pintahiiletyksellä tai nikkelöinnillä.

Prosessin ohjaus

● Sisäporauksen toleranssin säätö: ±0,015 mm:n tarkkuuden saavuttaminen asettaa erittäin korkeat vaatimukset käsittelylaitteille ja prosessin vakaudelle. Tällainen tarkka toleranssialue vaatii työstölaitteiden (esim. CNC-työstökoneet), korkealaatuisten leikkaustyökalujen ja vakaita prosesseja (esim. lämpötilan säätö, tärinänvaimennus) suurta tarkkuutta; Pienetkin poikkeamat voivat johtaa tuotteen laatuongelmiin. Yrityksemme ottaa käyttöön kehittyneitä teknologioita takuun takaamiseksi: Toteutettu korkean tarkkuuden mittauslaitteilla (esim. koordinaattimittauskoneella (CMM), pyöreyden testaavalla laitteella, profiilimittauslaitteella), tiukalla prosessinvalvonnalla (esim. Statistical Process Control (SPC)) ja tasaisen prosessointiympäristön massatuotannon varmistamiseksi.

● Sovellusarvo: Tarkkuusvaihteistojärjestelmissä sisäreiän toleranssi vaikuttaa suoraan osien ja akselien väliseen sovitustarkkuuteen, mikä liittyy voimansiirron tehokkuuteen, melunhallintaan ja tuotteen käyttöikään, ja on huippuluokan valmistuksen tekninen ydinindikaattori.

● Valvomme tiukasti koko tuotantoprosessia varmistaaksemme tuotteiden vakauden ja kestävyyden käytön aikana.

● Materiaalin suorituskyvyn yhteensopivuus: Hallitse tiukasti materiaalin kovuutta ja lämpökäsittelyprosesseja kulutuksenkestävyyden ja väsymislujuuden parantamiseksi.

Pintakäsittely - Galvanointi

Koska yksiurainen kiilahihnapyörä on valmistettu metallimateriaaleista, ankarat huoltoympäristöt aiheuttavat väistämättä ruostetta tai varaosien korroosiota. Yrityksellämme on ammattitaitoinen ja kokenut ydin T&K-tiimi. Vuosien käytännön kokemuksen ja kokeilujen avulla olemme kehittäneet tälle tuotteelle erityisen pintakäsittelykaavan ja otamme käyttöön täysin automaattisen galvanointilaitteiston, jossa on täysin automaattinen kuivausjärjestelmä. Galvanoidun kerroksen paksuus täyttää kotimaiset, teolliset ja kansainväliset standardit ja saavuttaa mikronitason viimeistelyn. Koko prosessissa ei ole manuaalista kosketusta, mikä parantaa tuotteiden korroosionkestävyyttä, täyttää alan standardit ja vähentää manuaalisen kosketuksen aiheuttamaa tuotteen törmäysriskiä.

Huomautus: Myös muita pintakäsittelymenetelmiä, kuten mustatus ja nikkelipinnoitus, on saatavana, ja niitä voidaan räätälöidä asiakkaan vaatimusten mukaan.

Ympäristövaatimukset

Kaikki tuotteet täyttävät materiaalien ja pintakäsittelyn ympäristövaatimukset, ja niitä tukevat ROHS- ja REACH-sertifiointiraportit.

T&K- ja räätälöintimahdollisuudet

Ammattitaitoisella T&K-teknisellä tiimillämme on 20 vuoden syvällinen kokemus alalta. Pystymme vastaamaan asiakkaiden tarpeisiin ja ratkaisemaan heidän kipupisteitään heidän erityisvaatimusten ja sovellusalueiden mukaan sekä räätälöidä erikoismuotoisia hihnapyöriä. Toivotamme asiakkaat lämpimästi tervetulleiksi toimittamaan piirustuksia räätälöintiä varten, mukaan lukien räätälöidyt tuotteet tietyillä raaka-aineilla ja pintakäsittelyillä, ja tervetuloa myös ulkomaiset asiakkaat vierailemaan tehtaallamme.

Synergiaa uudesta organisaatiorakenteesta

Uusi organisaatiorakenne antaa HAWENille mahdollisuuden vastata asiakkaiden odotuksiin tehokkaan yhteistyön pohjalta.

Kotimaiset asiakkaat ja markkinaosuus

Meillä on pitkäaikainen strateginen yhteistyö kotimaisten asiakkaiden, kuten Sanjiang Electricin, LG Tianjinin ja Nidecin kanssa, yli kymmenen vuoden yhteistyösuhteella. Tähän mennessä yrityksemme on saavuttanut 20 %:n markkinaosuuden yksiuraisista kiilahihnapyöristä Kiinassa.
