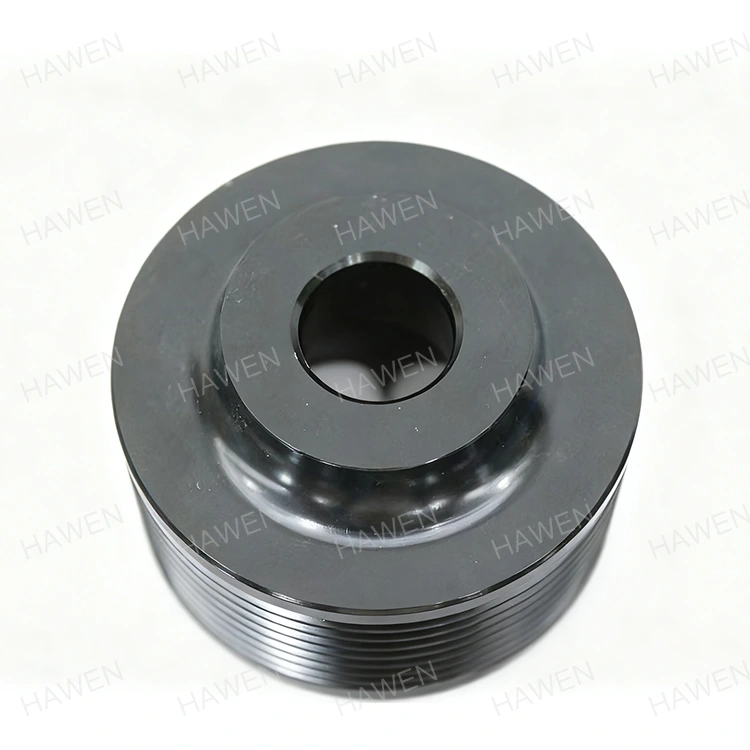

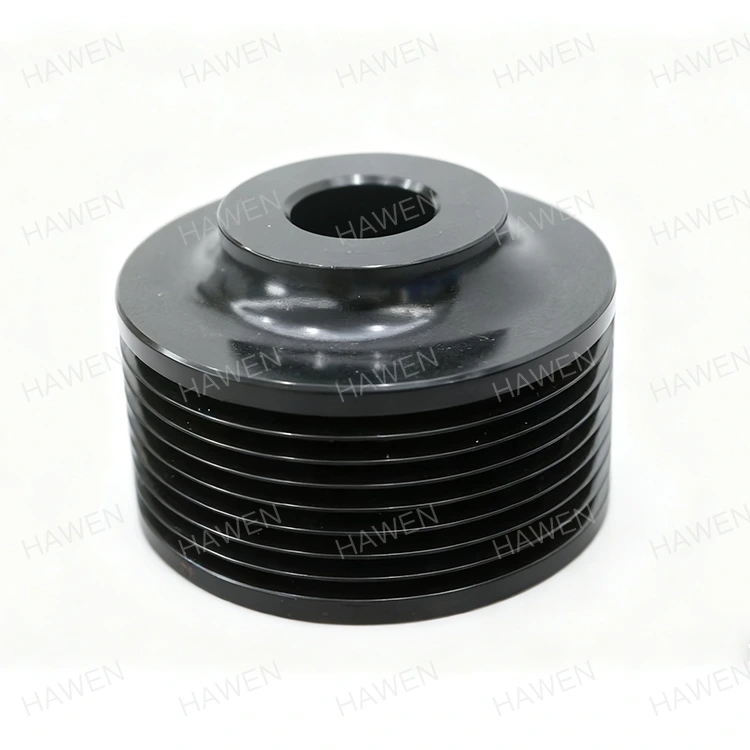

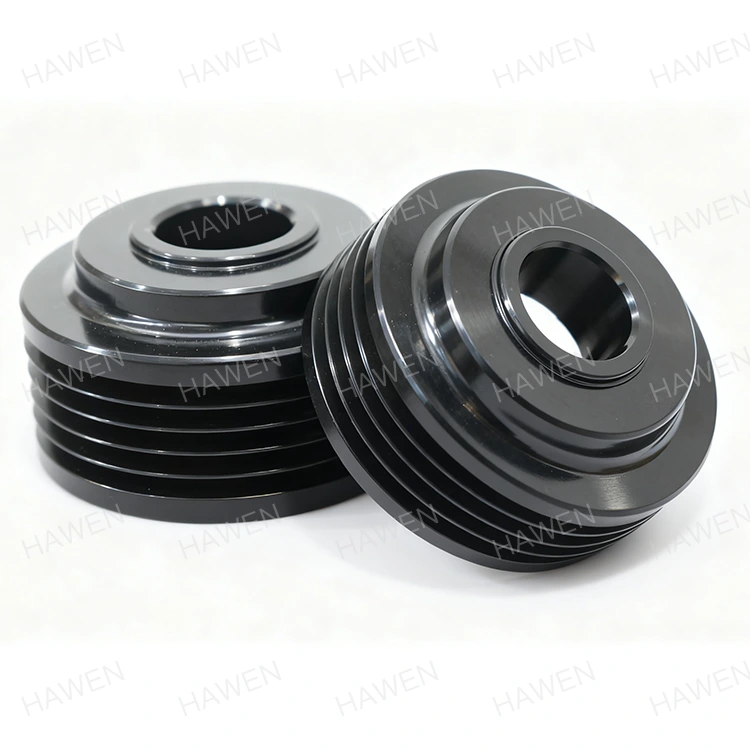

Ajoituspyörä autojen moottoriin

HAWEN toimii ajoneuvojen generaattoreille ja moottorijärjestelmille suunnitellun ajoitushihnapyörän luotettavana maailmanlaajuisena toimittajana. 20 vuoden valmistuskokemuksen tukemana tehtaamme käyttää korkealaatuista 45# hiiliterästä elektroforeettisilla pinnoitteilla varustettujen käyttöyksiköiden käsittelyyn. Nämä erittäin vakaat komponentit takaavat tasaisen välityssuhteen, hyvän iskunvaimennuksen ja pitkäaikaisen korroosionkestävyyden vaikeissa käyttöympäristöissä.

Synkroninen siirtodynamiikka nykyaikaisissa voimajärjestelmissä

Nykyaikaiset teollisuuden ja autojen voimajärjestelmät ovat voimakkaasti riippuvaisia ​​voimansiirron tehokkuudesta pyörivän liikkeen synkronoinnissa. Tehokkaat synkroniset hihnakäytöt vaativat tarkan hampaiden kytkennän liukumisen eliminoimiseksi ja tasaisen välityssuhteen takaamiseksi. Tehokkaissa moottorikokoonpanoissa pätevän ajoitushihnapyörän käyttöönotto automoottorille varmistaa tasaisen välityssuhteen ja luistamattoman suorituskyvyn, mikä optimoi järjestelmän synkronoinnin ja alentaa mekaanista vastusta.

Automoottoreiden käyttöympäristöt vaativat mekaanisia komponentteja, joilla on erinomainen iskunvaimennus, äänenvaimennus ja nopea vakaus. Normaalit kitkakäyttöiset hihnat kärsivät usein luiston aiheuttamasta energiahäviöstä, mutta hampaiden yhdistämisdynamiikka saavuttaa yli 98 %:n vaihteiston hyötysuhteen. Poistamalla jatkuvan voitelun tarpeen nämä synkroniset kokoonpanot vähentävät käyttöhuoltoa ja pitkän aikavälin käyttökustannuksia eri aloilla.

Mekaaninen hampaiden yhdistäminen ja pyörimissynkronointi

Synkronisen voimansiirron ydinmekaniikka perustuu liitäntäprofiilien tarkkaan geometriaan. Koska luistoa ei ole, käytettävä akseli pyörii täydellisessä tahdissa käyttöakselin kanssa. Tämä ohjaustaso on olennainen polttojärjestelmissä, joissa venttiilien ja mäntien ajoituksen on oltava täydellisesti kohdakkain moottorin häiriöiden tai palamisen tehottomuuden estämiseksi.

Suorituskyky- ja kestävyysindikaattorit

Dynaaminen suorituskyky edellyttää, että pyörivät yksiköt estävät tärinän aiheuttaman rasituksen hihnoihin. Vakavissa kuormitussiirtymissä komponentin tulee ottaa vastaan ​​nopeat vääntömomentin vaihtelut ilman hampaiden kulumista tai heikkenemistä. Tämän mekaanisen stabiilisuuden tason saavuttaminen edellyttää erittäin kestävän hiiliteräksen käyttämistä yhdistettynä erityisiin pintakäsittelyihin kitkan aiheuttaman lämmön ja ympäristön kosteuden vastustamiseksi.

Tekniset parametrit ja materiaalimetallurgia

Oikean materiaalikoostumuksen valinta määrittää, kuinka hyvin dynaaminen komponentti kestää jatkuvaa väsymistä ja vääntökuormitusta. Rakennekomponenttien on säilytettävä mekaaninen stabiilisuus satojen tuhansien käyttöjaksojen ajan korkeissa käyttölämpötiloissa.

Keskikokoiset hiiliteräksen ominaisuudet

Korkean vetolujuuden ja iskunkestävyyden saavuttamiseksi ensisijaisena raaka-aineena käytetään 45# hiiliterästä. Tämän korkealaatuisen keskihiilisen rakenneteräksen hiilipitoisuus on noin 0,42–0,50 % ja materiaalitiheys 7,85 g/cm³. Tämän materiaaliluokan erityisen kemiallisen koostumuksen määrittelevät:

• Mangaani (Mn) pitoisuus: 0,50-0,80 %
• Pii (Si) pitoisuus: 0,17 % - 0,37 %
• Tarkkaan hallitut fosfori- ja rikkitasot haurauden estämiseksi
• Vetolujuus: Vähintään 600 MPa
• Myötölujuus: Vähintään 355 MPa
• Murtovenymä: Vähintään 16 %
• Pinta-alan pienennys: vähintään 40 %

Lämpökäsittely ja stressin lievitysprosessit

Erityisen kemiallisen suunnittelunsa ansiosta 45# hiiliteräs vaatii kontrolloituja kuumennusprosesseja saavuttaakseen optimaalisen sitkeys- ja kulutuskestävyyden tasapainonsa. Automotive Enginen ajoitushihnapyörän valmistuksen aikana sammutus- ja karkaisuparametrien hallinta on välttämätöntä vakaan kulumiskestävyyden saavuttamiseksi. Normaali lämpökäsittely sisältää karkaisun noin 840 °C:ssa, jota seuraa karkaisu välillä 560 °C - 600 °C, jolloin lopullisen pinnan kovuus nostetaan alueelle HRC 22-34 kitkakulumisen estämiseksi.

Geometriset toleranssit ja valmistusprosessit

Jotta vältetään pyörimisepätasapainot, jotka johtavat nopeaan hihnan kulumiseen ja hihnan seurantavirheisiin, komponenttien on täytettävä tarkkoja geometrisia standardeja. Alla olevassa taulukossa esitetään tärkeimmät tekniset tiedot ja toleranssivertailut valmistettujen komponenttien osalta:

Tarkkuustyöstöympäristö ja mittausprotokollat

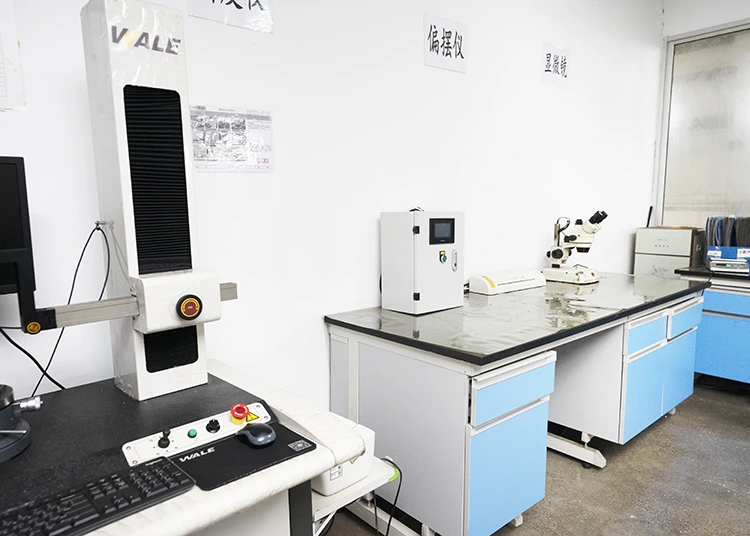

Pinnan kohtisuoran ≤0,01 mm ylläpitäminen vaatii erittäin vakaita kiinnikkeitä ja jäykkiä CNC-työstökoneita tärinän poistamiseksi. Jos kohtisuora siirtyy, hihna kulkee epätasaisesti, mikä johtaa reunan kulumiseen ja ennenaikaiseen hihnan rikkoutumiseen. Tuotantolaitokset käyttävät koordinaattimittauskoneita (CMM), pyöreysmittauslaitteita ja profiilimittauslaitteita tilastollisen prosessinhallinnan (SPC) suorittamiseen ja kriittisten mittojen seuraamiseen reaaliajassa, jolloin saavutetaan tasainen 99,995 prosentin prosessin tuottoprosentti.

Automaattinen elektroforeesi ja pinnoitteen suojaus

Työskentely alttiina olevassa ympäristössä tekee teräsosista herkkiä ruosteelle ja kemialliselle korroosiolle. Pinnan hajoamisen estämiseksi automaattinen elektroforeesilinja levittää tasaisen suojapinnoitteen. Tämä kosketusvapaa prosessi eliminoi ihmisen käsittelyn, vähentää iskujen naarmujen riskiä ja varmistaa erinomaisen ruosteenkestävyyden. Vaihtoehtoisia vaatimuksia varten muut pinnoitteet - kuten galvanointi, sinkkipinnoitus, nikkelipinnoitus ja mustaoksidi - ovat täysin mukautettavissa teknisten vaatimusten perusteella.

Integroidut tekniset tiedot

Miksi valita meidät

Yhteistyö kokeneen tarkkuusvalmistajan kanssa turvaa toimitusketjusi ja ylläpitää mekaanisten kokoonpanojesi suorituskykyä. Tuotantoinfrastruktuurimme on rakennettu tarjoamaan kattavaa suunnittelu- ja logistiikkatukea:

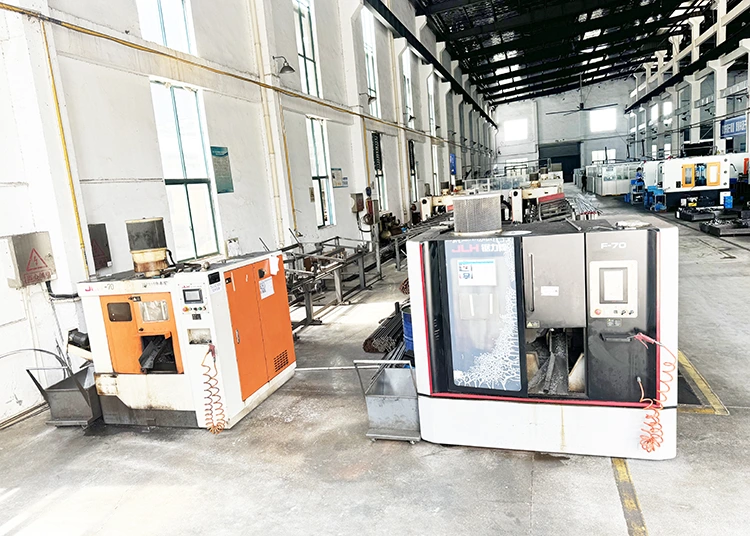

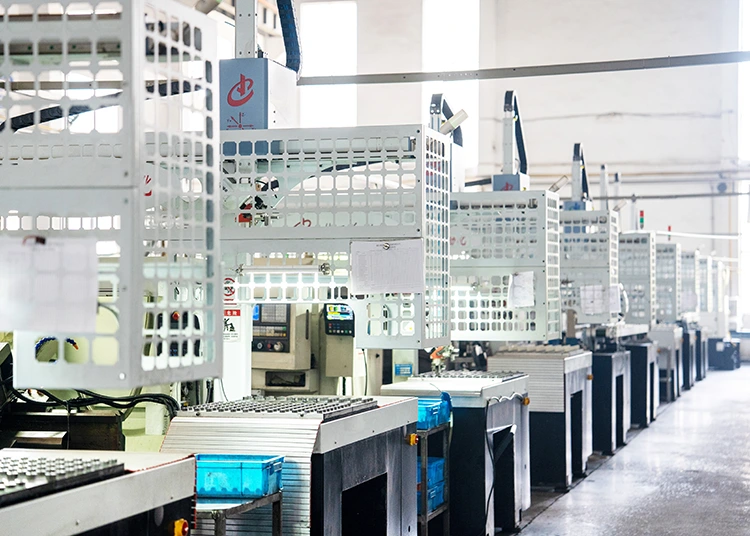

• Suuri volyymi automatisoitu alusta:Tuotantolaitoksessa on 10 täysin automatisoitua tuotantolinjaa, joita tukevat automaattinen puhdistus ja automatisoidut mustaoksidilinjat. Kaikki kriittiset mitat, mukaan lukien sisäreiän toleranssi, pidetään ≤ 0,005 mm:ssä tasaisen suorituskyvyn takaamiseksi massatuotannon aikana.
• Runsaasti tuotantotilaa:Tuotantolaitoksen kuukausittainen kokonaiskapasiteetti on noin 5 miljoonaa yksikköä, ja tällä hetkellä kuukausittaiset toimitukset ovat 3-4 miljoonaa yksikköä. Tämä jättää 40–60 %:n kapasiteettipuskurin, joka tukee mukavasti nopeaa kysynnän skaalausta ja aikataulumuutoksia.
• Globaali auto- ja laiteintegraatio:Strategisten yhteistyösuhteiden ansiosta johtavien moottorivalmistajien, kuten Midea, Gree, LG, Nidec, Huilu ja Wolong, kanssa tuotantolaitos on osoittanut kykynsä täyttää tiukat laatuvaatimukset.
• Zhejiang Manufacturing Hub Sijainti:Zhejiangin maakunnassa sijaitseva laitos hyötyy kypsistä paikallisista toimittajaverkostoista. Tämä maantieteellinen sijoittelu varmistaa materiaalin hankinnan lyhyet läpimenoajat ja mahdollistaa nopeat vastaukset teknisiin säätöihin.
• Täydellinen säännöstenmukaisuus:Raaka-aineet ja pintakäsittelyprosessit ovat kansainvälisten ympäristöstandardien mukaisia. Kaikilla tuotteilla on viralliset RoHS- ja REACH-vaatimustenmukaisuusraportit, mikä varmistaa ongelmattoman maailmanlaajuisen viennin.

Usein kysytyt kysymykset

Kuinka kasvojen kohtisuora vaikutus vaikuttaa ajoitushihnapyörään autojen moottorin käyttöikään?

Kasvojen kohtisuoraisuus ohjaa suoraan sitä, kuinka suoraan hihna kulkee. Standardimme ≤0,01 mm estää hihnaa liukumasta kohti hihnapyörän laippoja, mikä vähentää sivuttaiskitkaa, eliminoi reunojen kulumisen ja alentaa akustista tehoa nopean pyörimisen aikana.

Mitä hyötyä elektroforeesista on tavalliseen maalaukseen verrattuna?

Elektroforeesi levittää erittäin tasaisen, ohuen kemiallisen kerroksen kaikille monimutkaisille geometrioille, mukaan lukien sisäreiät ja hampaiden juuret. Se tarjoaa erinomaisen korroosionkestävyyden – selviytyy 72 tunnin neutraalista suolasuihkutestistä – ja säilyttää tarkat mitat lisäämättä paksuutta, joka voisi häiritä hihnan kiinnitystä.

Voidaanko hampaiden profiilit räätälöidä vastaamaan ei-standardihihnoja?

Kyllä. Kokenut insinööritiimi voi räätälöidä hampaiden muodot ja hihnapyörän kokonaismitat vastaamaan omia järjestelmiäsi. Käsittelemme räätälöityjä komponentteja toimitettujen suunnittelupiirustusten ja määritettyjen raaka-aineiden perusteella.

Mitä laatutestejä tehdään ennen kuin osat lähtevät laitokselta?

Kaikki osat käyvät läpi 100 % lähtevän laatutarkastuksen. Käytämme edistyneitä koordinaattimittauskoneita (CMM) ja profiilin testauslaitteita varmistaaksemme hampaiden kulmat ±0,5°:n sisällä ja tarkastaaksemme samankeskisyyden ennen toimitusta.

Ovatko nämä komponentit eurooppalaisten ympäristömääräysten mukaisia?

Kyllä. Kaikki raaka-aineet, kuten 45#-hiiliteräs ja 1215-vähähiilinen teräs, valitaan kansainvälisten ympäristömääräysten mukaisiksi, ja niille on annettu RoHS- ja REACH-sertifiointiraportit.

Erinomaisuus ja toiminnallinen rehellisyys

Yli 20 vuoden syvä sitoutuminen tarkkuusmekaaniseen käsittelyyn, brändi jatkaa tehokkuuden ja luotettavuuden edistämistä auto-, automaatio- ja kodinkonesektoreilla. Säilyttämällä täydellisen hallinnan prosessin jokaisessa vaiheessa – metallurgisesta tarkastuksesta automatisoituun CNC-työstöön ja kosketusvapaaseen elektroforeesipinnoitukseen – laitos varmistaa, että jokainen käyttökomponentti toimii luotettavasti suuressa fyysisessä ja termisessä rasituksessa. Kumppani kanssaHAWENvarmistaaksesi sertifioidun ajoitushihnapyörän automoottorille, joka on suunniteltu maksimoimaan autojen moottorijärjestelmien suorituskyvyn ja käyttöiän.
