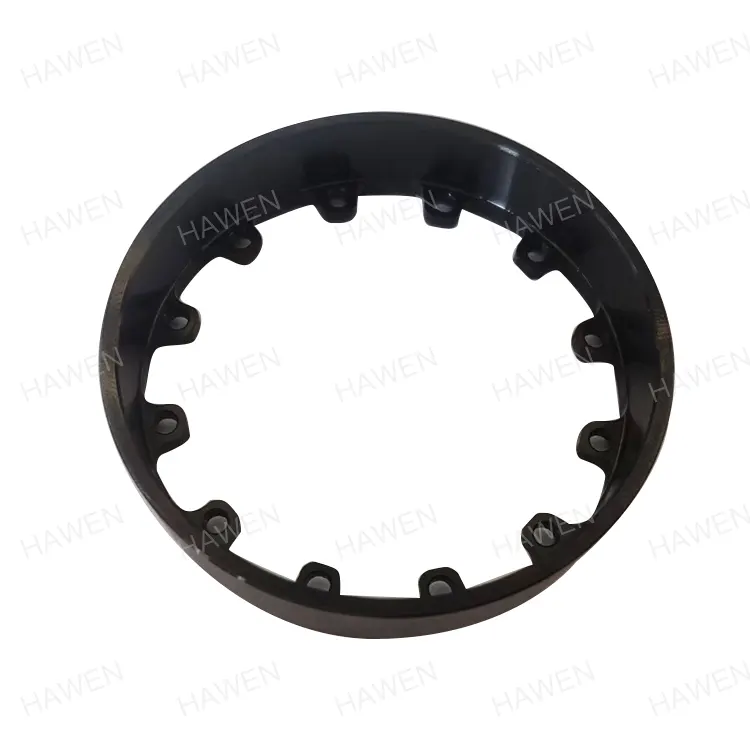

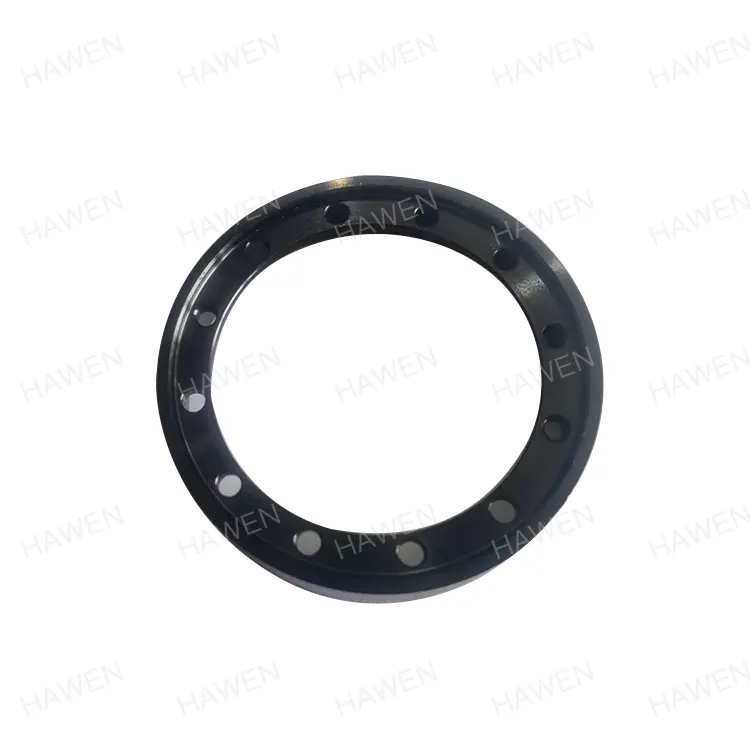

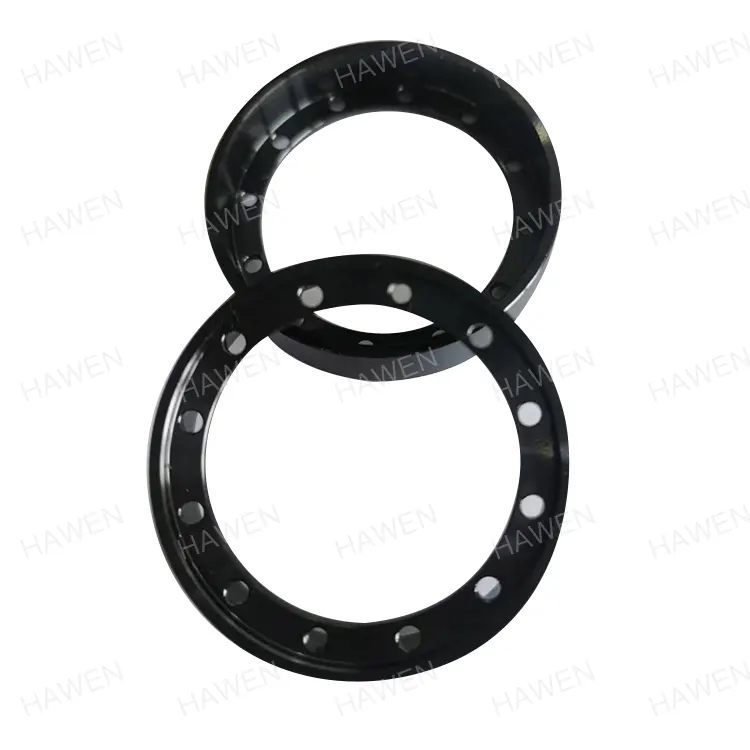

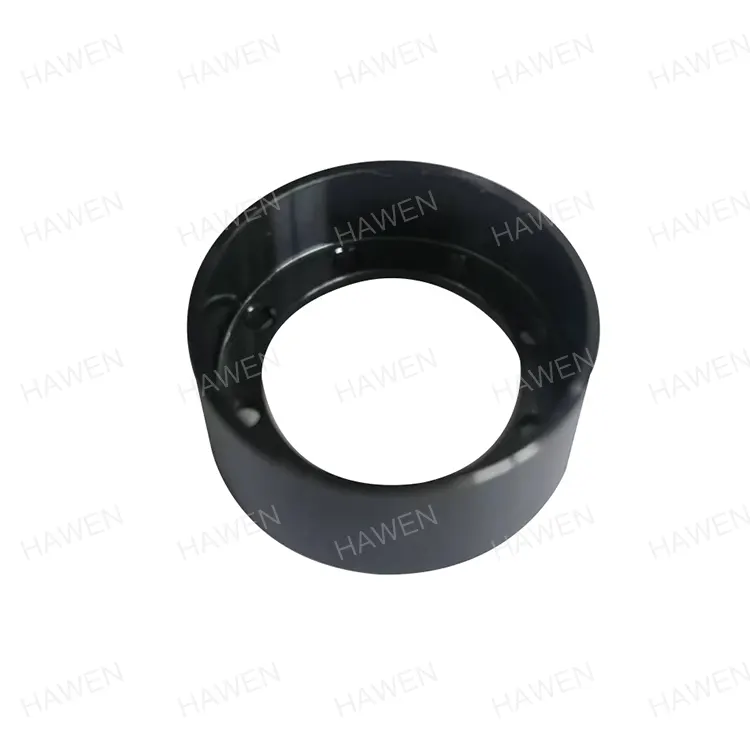

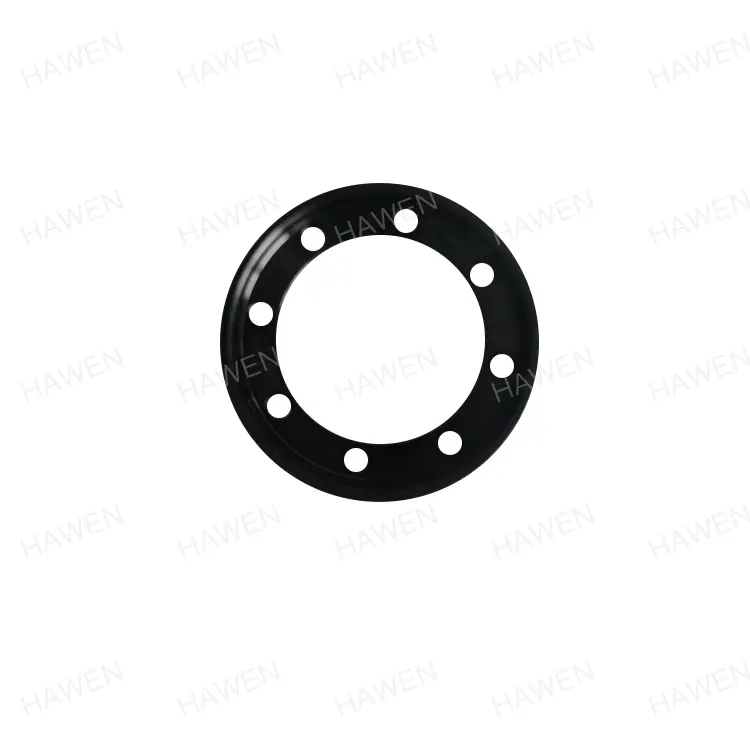

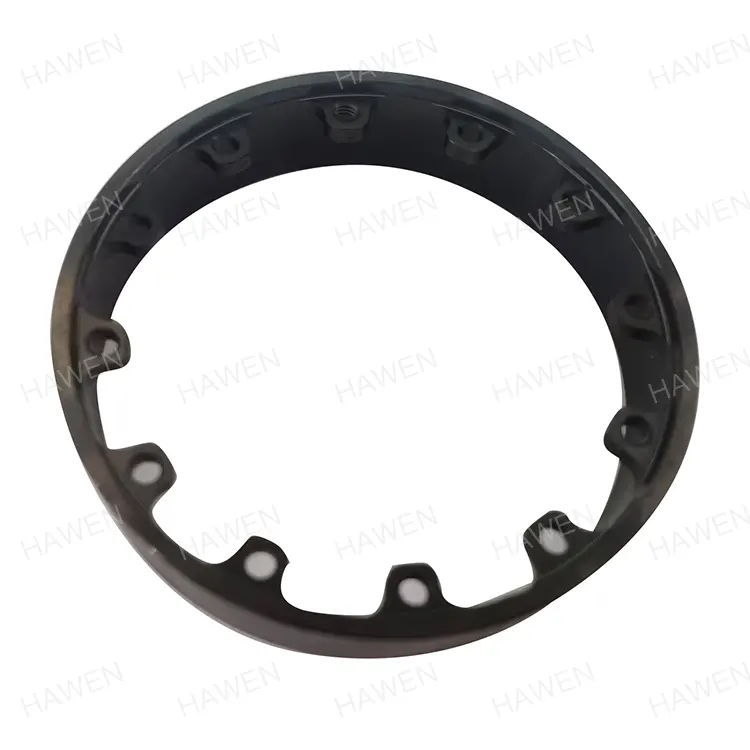

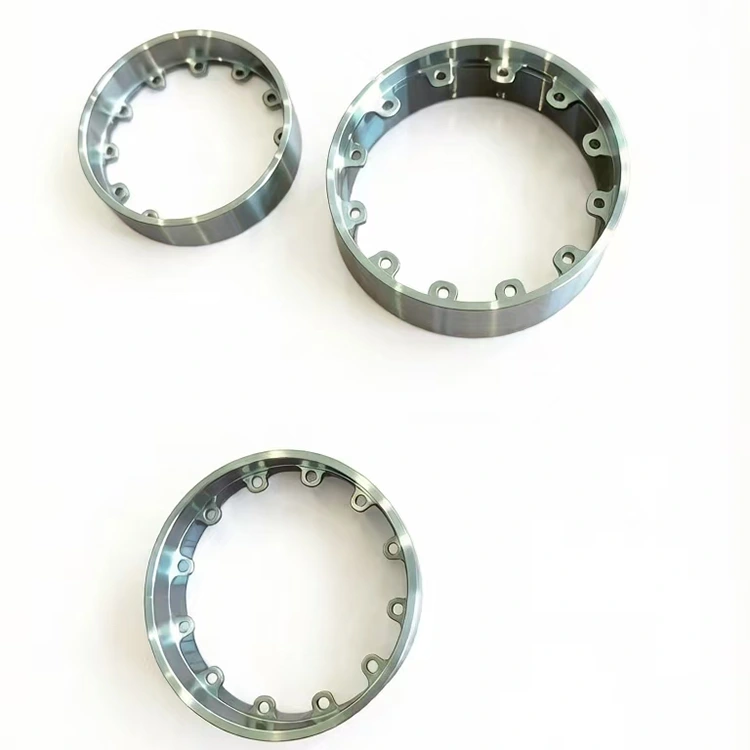

Robotin moottorirengas

Robot Motor Yoke on robotin servo-, vääntö- ja nivelmoottoreiden peruskomponentti. Vaikka se näyttää olevan mekaaninen rakenneosa, se suorittaa itse asiassa kolme ydintoimintoa: magneettipiirin johtaminen, rakenteellinen tuki sekä lämmönpoisto ja sähkömagneettinen suojaus. Se määrittää suoraan moottoreiden vääntömomenttitiheyden, käyttötehokkuuden, vakauden ja käyttöiän, joten se on välttämätön avainosa edistyneiden robottien erittäin tarkoissa käyttöjärjestelmissä.

Haven (Trilion) on ollut syvästi mukana koneiden valmistusteollisuudessa yli 20 vuoden ajan. Vuodesta 2023 lähtien se on keskittynyt Robot Motor Yoken tutkimus- ja kehitystyöhön ja laajamittaiseen tuotantoon. Kypsien prosessien, tiukan laadunvalvonnan ja nopeiden räätälöintimahdollisuuksien ansiosta siitä on tullut korkealaatuinen robottimoottoreiden ydintarvikkeiden toimittaja Kiinassa, jolla on 10 %:n kotimaan markkinaosuus ja joka tarjoaa pitkäaikaisia ​​tukituotteita monille johtaville kodinkone- ja robottiyrityksille.

Tuotteen ydinparametrit

Edistetty Robot Motor Yoke käyttää standardisoitua tarkkuustyöstöä ja tukee myös asiakaspiirustusten mukaista tuotantoa, joka mukautuu eri robottimoottorimallien asennus- ja suorituskykyvaatimuksiin. Perusparametrit on lueteltu alla, kaikki varmistettu todellisen tuotannon ja asiakassovellusten kautta:

Ydintoiminnot ja sovelluksen arvo

Robotimoottoreiden magneettipiirirunko ja rakenteellinen kantaja Robot Motor Yoke ei ole yksinkertainen metalliliitin. Sen suorituskyky liittyy suoraan moottorin yleiseen toimintaan, ja se kattaa magneettiset, mekaaniset ja lämpömitat moottorin tehokkaan ja vakaan toiminnan varmistamiseksi.

Neljä ydintoimintoa

Suljettu magneettipiiri

Rakentaa alhaisen reluktanssin polun kestomagneetti- ja ankkurimagneettikentille, rajoittaa tarkasti magneettivuon jakautumista, vähentää huomattavasti magneettivuon vuotoa, parantaa magneettikentän käyttöä ja välttää tehon pienenemistä ja magneettisen kyllästymisen aiheuttamaa epänormaalia kuumenemista, optimoiden energian muunnostehokkuuden lähteestä.

Rakennetuki

Kiinnittää lujasti kestomagneettinavat ja kestää vuorottelevia kuormia nopeista käynnistys-stop- ja toistuvista kommutaatioista, mikä varmistaa rakenteellisen jäykkyyden ja geometrisen tarkkuuden käytön aikana ja estää komponenttien muodonmuutoksia suurilla nopeuksilla.

Lämmönpoisto ja sähkömagneettinen suojaus

Toimii keskeisenä lämmönjohtamisreittinä, joka poistaa nopeasti rauta- ja kuparihäviöt ja säätelee lämpötilan nousua. Se myös vaimentaa tehokkaasti hajamagneettikenttiä välttääkseen häiriöt kooderien, antureiden ja muiden tarkkuuskomponenttien kanssa, mikä parantaa yleistä EMC-suorituskykyä.

Suorituskyvyn ankkurointi

Materiaalin valinta, prosessointitekniikka, osan paksuus ja muut parametrit määräävät suoraan vääntömomenttitiheyden, vääntömomentin aaltoilun ja toimintatehokkuuden, mikä on kriittinen edellytys erittäin tarkalle ja nopealle robotin toiminnalle.

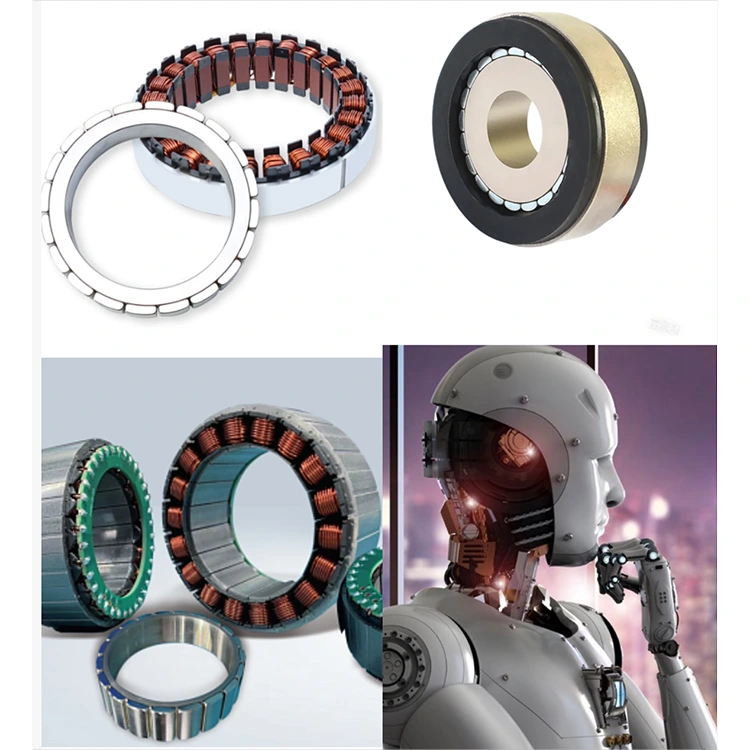

Soveltuvat moottorityypit ja loppupään laitteet

Tämä Robot Motor Yoke on yhteensopiva useiden valtavirran robottikäyttöisten moottoreiden kanssa, jotka kattavat teollisuusrobottien, yhteistyörobottien ja humanoidirobottien ydinmoduulit:

Servomoottorit: Käytetään staattorin ja roottorin takahaarukkana, mikä tasapainottaa kompaktin koon ja korkean vääntömomentin joustavan moninivelliikkeen.

Kehyksettomat momenttimoottorit: Rengasrakenne integroituu suoraan robottiliitoksiin, eliminoi ulkoiset kotelot ja parantaa vääntömomenttitiheyttä ja asennuksen joustavuutta.

Aksiaalivuo-/levymoottorit: Mukautuu kaksoistaka-ikererakenteisiin aksiaalisia magneettipiirejä varten, ja niissä on litteä rakenne humanoidirobottien jalka- ja vyötärön käyttömoduuleille.

Ydinmoottorit: Voidaan käyttää myös moottorin koteloina, mikä eliminoi vääntömomentin alhaisen aaltoilun ja korkeavasteisen toiminnan ansiosta tarkkuusrobotin päätetoimijoissa.

Tärkeimmät laatuindikaattorit ja toimialan vertailu

Ohjaamme Robot Motor Yoken koko tuotantoprosessia tiukkojen standardien mukaisesti, ja ydintarkkuusindikaattorit ylittävät yleiset alan vertailuarvot ja täyttävät täysin huippuluokan moottorivalmistajien hankintavaatimukset mittojen stabiilisuuden, kokoonpanon sopivuuden ja käyttöiän osalta.

Vaikutus suorituskykyyn: Korkealaatuinen Robot Motor Yoke voi suoraan lisätä moottorin tehotiheyttä 15–30 %, vaimentaa yli 99 % hajamagneettikentän häiriöistä, vähentää magneettipiirin häviötä, kestää suurta sähkömagneettista rasitusta ja varmistaa pitkän aikavälin vakaan robotin toiminnan.

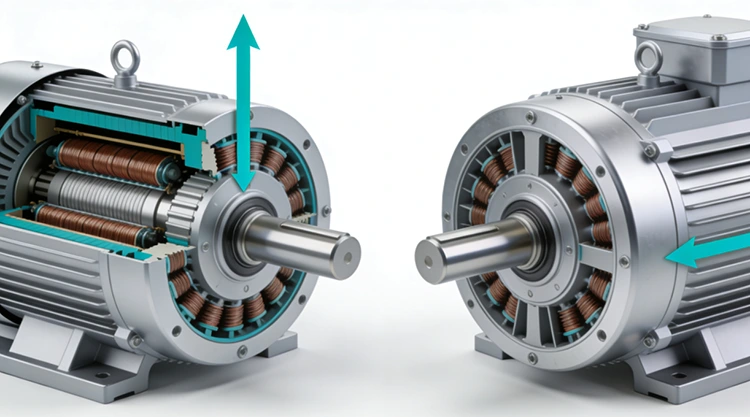

Aksiaalivuo (vasen) vs. säteittäinen vuo (oikea) poikkileikkaukset

Materiaalin valinta ja prosessin ohjaus

Erikoismateriaali: 45# korkealaatuinen hiilirakenneteräs

Robot Motor Yoke käyttää kansallista standardia 45 # keskihiiliterästä, jonka ominaisuudet on tarkasti suojattu robottimoottorin työolosuhteisiin:

● Hiilipitoisuus: 0,42–0,50 %; tiheys: 7,85 g/cm3; mangaani: 0,50–0,80 %; pii: 0,17–0,37 %; vähän fosforia ja rikkiä sisältäviä epäpuhtauksia.

● Erinomaiset kattavat mekaaniset ominaisuudet: vetolujuus ≥ 600 MPa, myötöraja ≥ 355 MPa, venymä ≥ 16 %; kovuus HRC32–36 karkaisun ja karkaisun jälkeen.

● Optimoitu erityisellä lämpökäsittelyllä, tasapainottamalla lujuus ja sitkeys sekä erinomainen väsymiskestävyys pitkäkestoiseen suurtaajuiseen moottorikäyttöön.

Tarkkuuskoneistus ja prosessinohjaus

Täysi suljetun silmukan ohjausjärjestelmä varmistaa korkean tarkkuuden ja erän johdonmukaisuuden:

● Sisäreiän toleranssi säädetty arvoon ±0,005 mm; varustettu CMM:llä, pyöreyden testerillä, ääriviivamonitorilla ja SPC tilastollisella prosessiohjauksella.

● tiukasti valvottu käsittelyympäristö lämpötilan vaihtelun ja tärinän vähentämiseksi; korkean tarkkuuden CNC-koneet ja erikoistyökalut varmistavat mittojen mukaisuuden.

● Täysi saapuvan materiaalin tarkastus, reaaliaikainen lämpökäsittelyn valvonta ja 100 % valmiin tuotteen tarkastus estämään vaatimustenvastaisten tuotteiden pääsy markkinoille.

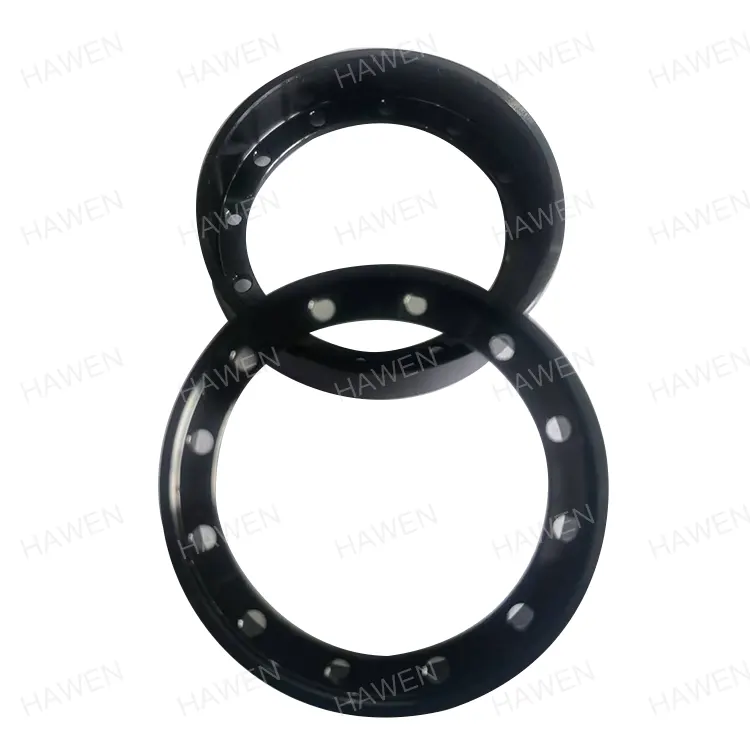

Pintakäsittely: Täysautomaattinen mustaoksidiviimeistely

Käyttää itse kehitettyä mustaoksidikaavaa ja täysin automaattista tuotantolinjaa ilman manuaalista kosketusta vaurioiden ja saastumisen välttämiseksi:

● Integroitu automaattinen mustaoksidi- ja kuivausprosessi parantaa korroosion- ja ruosteenkestävyyttä alan standardien mukaisesti.

● Tukee räätälöityjä pintakäsittelyjä, kuten galvanointia, galvanointia ja nikkelöintiä erikoissovelluksiin.

Yrityksen ydinedut

Yli 20 vuoden kokemuksella koneiden valmistuksesta Haven on rakentanut täydellisen järjestelmän tutkimuksesta ja kehityksestä, tuotannosta ja laadunvalvonnasta huoltopalveluun, mikä muodostaa erilaista kilpailukykyä Robot Motor Yoke -tuotannossa ja ratkaisee tehokkaasti asiakkaiden kipupisteitä hankinnassa, räätälöinnissa ja massatuotannossa.

Riittävä kapasiteetti ja vakaa toimitus

● 120 erittäin tarkkaa CNC-konetta, 1 täysin automaattinen puhdistuslinja, 25 ammattiteknikkoa.

● Kuukausikapasiteetti: 30 000 yksikköä; Nykyinen kuukausimyynti: 10 000–20 000 yksikköä, jättäen 40–50 % kapasiteettia massa- ja kiireellisiin tilauksiin.

● Luotettava toimitusketju Zhejiangissa varmistaa lyhyet raaka-aineiden läpimenoajat ja vakaat toimitukset laajamittaiseen, monimuotoiseen jatkuvaan tuotantoon.

Täysin automatisoitu laadunvalvonta ja lähes nollavikoja

● 25 automaattista tarkastuslaitetta täysimittaiseen testaukseen saapuvista materiaaleista valmiisiin tuotteisiin.

● 100 % online-laadunvalvonta; tuotannon läpäisyaste 99,99%, tehtaan läpäisyaste 100%.

● Sertifioitu ISO9001- ja IATF16949-standardien mukaisesti; täydellinen tuotannon jäljitettävyys erinomaisella johdonmukaisuudella ja luotettavuudella.

Ammattimainen tekninen tuki ja vahva räätälöinti

● Omistautunut tekninen tiimi, joka on erikoistunut ikeen prosessin optimointiin ja suunnitteluun.

● Nopea reagointi mukauttamiseen: piirustuspohjainen tuotanto, määritellyt materiaalit ja pintakäsittelyt.

● Yhden luukun tuki suunnittelukonsultoinnista, prosessien optimoinnista ja pienieräkoetuotantoon massatuotantoon, mikä lyhentää kehityssyklejä ja alentaa kustannuksia.

Ympäristövaatimusten noudattaminen ja kustannusten hallinta

● Täysi EU:n ROHS- ja REACH-vaatimustenmukaisuus täydellisillä sertifiointiraporteilla.

● Automatisoitu tuotanto vähentää manuaalisia toimenpiteitä ja parantaa materiaalin hyödyntämistä, hallita kustannuksia ja saavuttaa alhaisen energiankulutuksen ja vähäiset jätepäästöt sekä tasapainottaa ympäristönsuojelun ja kustannustehokkuuden.

Osuustoiminnalliset asiakkaat ja kumppanuusmallit

Robot Motor Yoke on pitkään toimittanut johtavia kotimaisia ​​ja kansainvälisiä yrityksiä, kuten Samsung, Haier ja Nidec, vakaalla strategisella yhteistyöllä yli vuosikymmenen ajan. Tuotteiden laatu ja palvelu ovat arvostettuja korkeilla takaisinostoprosenteilla.

Tuemme useita yhteistyömalleja:

● Standardoitujen tuotteiden massahankinta

● Tilaustuotanto asiakkaan piirustusten perusteella

● Esimerkkituotanto erikoismäärityksiä varten

Toivotamme asiakkaat ympäri maailmaa tervetulleeksi vierailemaan tehtaallamme tarkastamaan ja tekemään yhteistyötä. Autamme asiakkaitamme vähentämään kehitys-, testaus-, valmistus- ja myynnin jälkeisiä kustannuksia kypsään tuotantojärjestelmäämme ja tekniseen vahvuuteen luottaen saavuttaaksemme pitkän aikavälin hyödyllisiä tuloksia.
