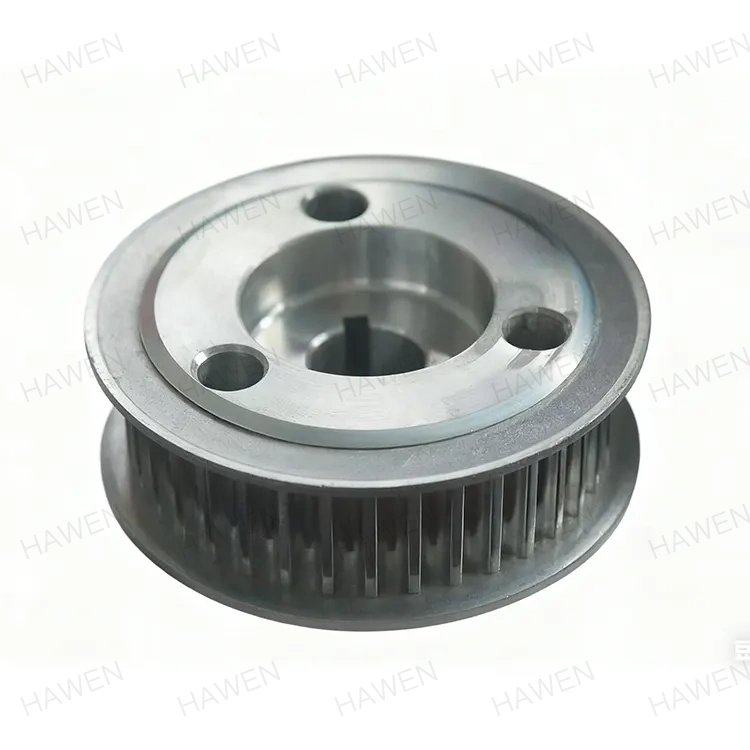

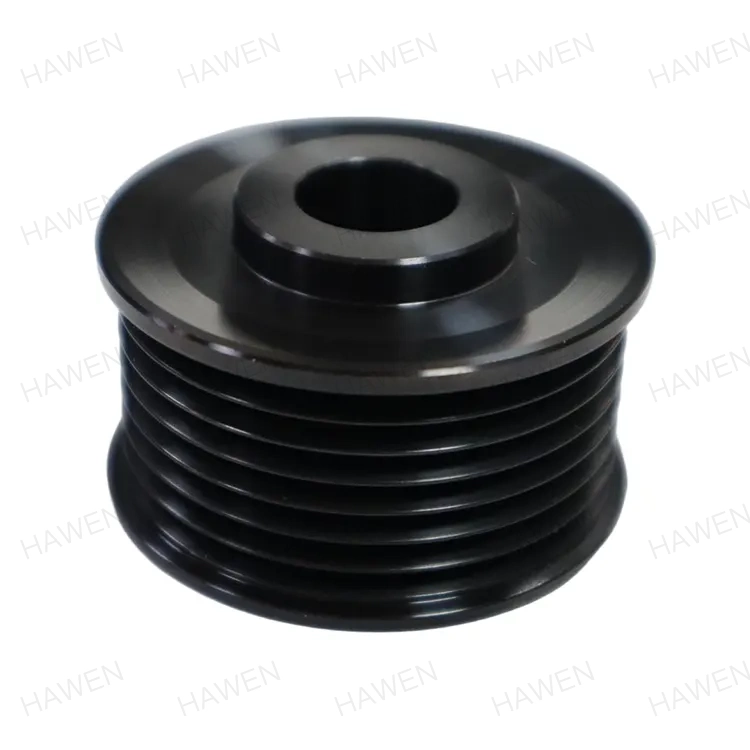

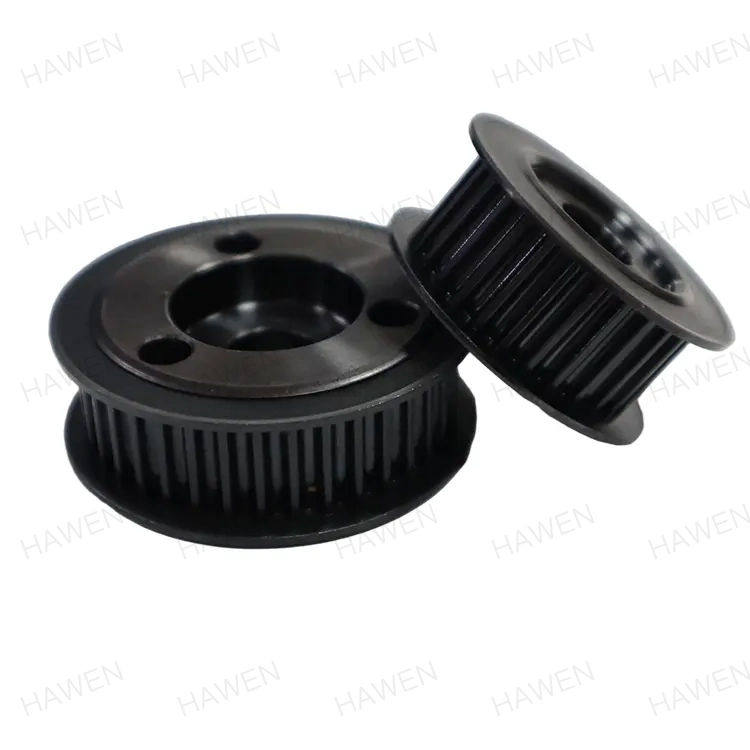

Kyllästynyt kokoajoituspyörään

HAWEN on korkean teknologian valmistaja ja maailmanlaajuinen toimittaja, joka on erikoistunut Bored to Size Timing Pulley -linjaan. Rakennettu 3C-testausta, CNC-työkaluja ja aurinkoseurantaa varten, jokaisessa komponentissa on tasainen hampaiden kytkentä, alhainen melu ja tiukka ROHS/REACH-yhteensopivuus. 120 CNC-yksikön, IATF16949-sertifioinnin ja 500 000 yksikön kuukausikapasiteetin tukemana tarjoamme maksimaalisen luotettavuuden pitkäaikaiseen voimansiirtoon.

Mittatiedot ja materiaalivaihtoehdot

Tarkkuuskäytöt vaativat tarkat koneistusprofiilit ja luotettavan rakenteellisen lujuuden. Poratun kokoon ajoitushihnapyörän käyttöönotto varmistaa tehokkaan tehonsiirron nopeissa ja synkronisissa teollisuussovelluksissa.

Suorituskyvyn vertailuarvot ja toleranssit

Tiukkojen valmistustoleranssien ylläpitäminen pitää synkroniset käytöt sujuvasti jatkuvassa kuormituksessa. Poratun jakopyörän valitseminen hienostuneilla hammasprofiileilla vähentää tärinää ja estää käyttökomponenttien varhaista kulumista.

Materiaalin ominaisuudet ja rakenteelliset ominaisuudet

45# hiiliteräsominaisuudet

Keskikokoinen hiiliteräs, jonka hiilipitoisuus on 0,42 % - 0,50 %, tarjoaa kiinteän vetolujuuden (≥ 600 MPa) ja myötörajan (≥ 355 MPa). Sen tiheys on 7,85 g/cm³, ja se sisältää 0,50–0,80 % mangaania ja 0,17–0,37 % piitä. Karkaisu 840 °C:ssa ja karkaisu välillä 560-600 °C saavuttaa kovuusalueen HRC 22-34, joka kestää kovaa mekaanista rasitusta.

7075 alumiiniseoksen tekniset tiedot

Al-Zn-Mg-Cu erittäin luja alumiiniseos sisältää 5,1-6,1 % sinkkiä, 2,1-2,9 % magnesiumia, 1,2-2,0 % kuparia ja hivenaineita, kuten 0,18-0,28 % kromia. T6-temperissä vetolujuus saavuttaa jopa 572 MPa, myötöraja saavuttaa ≥495 MPa ja kovuus 175-200 HB, mikä tekee siitä ihanteellisen kevyisiin käyttösovelluksiin.

1215 vapaasti leikkaavan teräksen teho

Nopeaan CNC-työstöön suunniteltu 1215-teräs mahdollistaa tasaisen sorvauksen ja korkean pinnanlaadun. Tämän seoksen integroiminen kokoon poratun ajoitushihnapyörän rakenteeseen pitää sisäreiän toleranssit ≤0,008 mm:ssä.

Teollinen käyttö ja käyttöedut

Kohdesovelluskentät

• Aurinko- ja uusiutuvat laitteet:Käytetään aurinkosähköseurantajärjestelmissä, puhdistuskoneissa ja paneelikuljettimissa vakaan asennon varmistamiseksi.
• Tarkkuusvalmistus:Tehostaa nopeaa siirtoa 3C-testauskoneissa ja puolijohteiden kokoonpanolaitteistoissa.
• Automaatiojärjestelmät:Asennettu CNC-työstökoneisiin, tekstiililaitteisiin ja painokoneisiin moniakselista synkronista liikettä varten.
• Autoteollisuus ja logistiikka:Käytetään sähkömoottoreissa autojen voimansiirrossa ja tehtaan kokoonpanolinjajärjestelmissä.

Mekaaniset ydinominaisuudet

• Nollaluistotehokkuus:Positiivinen hampaiden kiinnitys tarjoaa tarkan välityssuhteen ja nostaa käyttötehokkuuden yli 98 % ilman öljyvoitelua.
• Tärinähallinta:Sisäänrakennettu iskunvaimennus vähentää melua ja pitää koneet vakaana jatkuvien jaksojen aikana.
• Tiukka profiilin työstö:Hampaiden profiilin leveyden poikkeama pidetään ≤0,05 mm:ssä, mikä estää välyksen herkissä paikannusjärjestelmissä.

Laadunvarmistus ja viimeistelylinjat

Automatisoidut pintakäsittelylaitteet

Talon sisäinen täysin automaattinen mustan hapettumisen käsittelyjärjestelmä käyttää kosketuksetonta käsittelyä estääkseen osien törmäyksen yhteen käsittelyn aikana. Linja sisältää integroidut kuivausyksiköt, jotka rakentavat puhtaita, korroosionkestäviä ulkokerroksia. Muita viimeistelyvaihtoehtoja ovat sinkitys, anodisointi ja suurtaajuinen karkaisu kosteissa ja syövyttävissä ympäristöissä.

In-Line valvonta- ja tarkkuuslaitteet

Jokainen Bored to Size -ajoitushihnapyörä kulkee 100 % online-tarkastusasemien läpi käyttämällä CMM-yksiköitä, pyöreysmittareita ja profiilimittareita. Tilastollisen prosessin ohjauksen (SPC) käyttäminen ylläpitää 99,99 %:n tuottoprosenttia ja takaa luotettavan erästä toiseen.

MIKSI VALITSE MEIDÄT

• Huomattava tuotantoasteikko:Varustettu 120 sarjalla erittäin tarkkoja CNC-koneita ja automatisoitu pintakäsittelylinja, joka tuottaa 500 000 yksikköä kuukaudessa ja 40–60 % varatilaa dynaamisia tilausvuoroja varten.
• Sertifioidut laatujärjestelmät:Täysin yhteensopiva ISO9001- ja IATF16949-standardien kanssa ylläpitäen tiukkaa eräseurantaa saapuvasta raakavarastosta lopulliseen toimitukseen.
• Ympäristöystävällinen valmistus:Energiatehokkaat automatisoidut prosessit ja vaarattomat materiaalivalinnat täyttävät EU:n tiukat ROHS- ja REACH-määräykset.
• Alueelliset tarjonnan edut:Zhejiangin maakunnassa sijaitseva toimitusverkostomme varmistaa nopean raaka-aineiden ja tarvikkeiden hankinnan.

FAQ

Mitä poraustoleranssitasoja säilytetään poratussa kokoon ajoituspyörässä?

Vakioporaustoleranssit koneistetaan ≤ 0,008 mm:iin asti (erityiset mukautetut toiminnot saavuttavat ±0,005 mm), jotta varmistetaan tarkka sovitus moottorin käyttöakseleille.

Mitä materiaaleja on saatavilla mukautetuille ajoituskomponenteille?

Vaihtoehtoja ovat 45# hiiliteräs lujuuteen, 7075 alumiiniseos kevyisiin tarpeisiin ja 1215 vapaaleikkausteräs sileisiin työstöprofiileihin.

Miten hampaan profiilin vääntö vaikuttaa koneen meluon?

Hampaiden profiilin lyönnin pitäminen arvossa ≤0,02 mm vähentää vaihteiston välistä melua ja rajoittaa vetolaitteen yleistä tärinää suurilla nopeuksilla.

Ovatko nämä komponentit maailmanlaajuisten ympäristöstandardien mukaisia?

Kyllä. Kaikki metallivaihtoehdot ja automatisoidut pintakäsittelyt täyttävät vaarallisten aineiden valvontaa koskevat ROHS- ja REACH-säännöt.

Voidaanko erityisiä akselikokoja tai erikoisprofiileja räätälöidä?

Kyllä. Suunnittelutiimit voivat suunnitella mukautettuja muotoja, porauksen yksityiskohtia ja hammaskonfiguraatioita suoraan toimitetuista teknisistä piirustuksista.

Luota HAWENin todistettuun tekniseen asiantuntemukseen ja luotettavaan valmistuslaatuun tarkkuusvaihteistoratkaisuissa, jotka vähentävät käyttökustannuksia ja eliminoivat vetoluiston.
