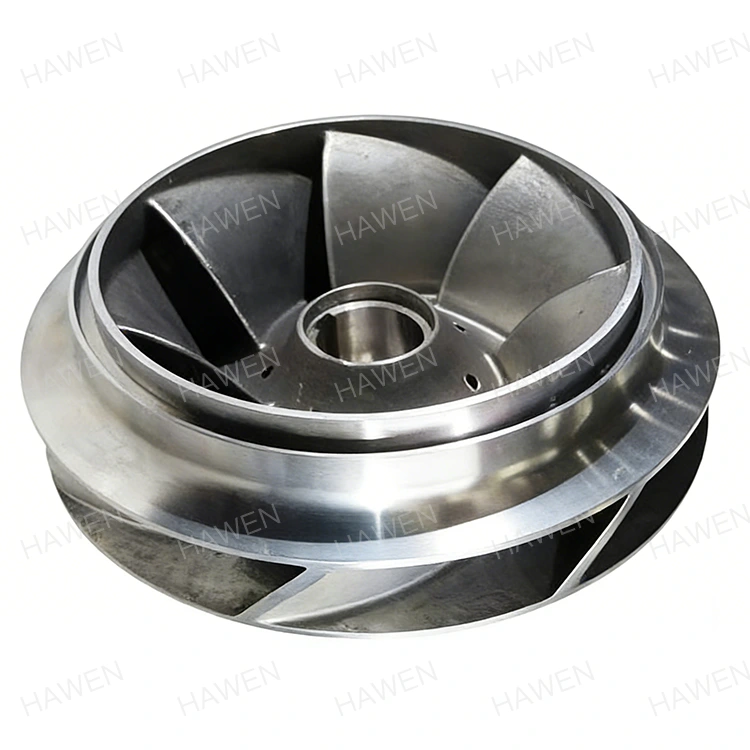

Investment Casting ruostumattomasta teräksestä valmistettu juoksupyörä

HAWEN on johtava kiinalainen valmistaja ja toimittaja, joka on erikoistunut räätälöityihin Investment Casting Stainless Steel -siipipyöräyksiköihin raskaille teollisuuspumpuille. Nämä komponentit on suunniteltu kestämään erittäin syövyttäviä aineita, happamia ympäristöjä ja suolaliuoksia, ja ne tarjoavat optimaalisen hydraulisen tehokkuuden ja dynaamisen vakauden. Käyttämällä korkealaatuisia metalliseoksia – mukaan lukien 304, 316 ja 2205 Duplex – tuotantoprosessimme takaa tarkat toleranssit, tasaiset nestekanavat ja minimaaliset ylläpitokustannukset. Tee yhteistyötä suunnittelutiimimme kanssa luotettavien OEM-ratkaisujen luomiseksi, jotka on suunniteltu pidentämään laitteiden käyttöikää vaikeissa käyttöolosuhteissa.

Tarkkuusvalutekniikka monimutkaisille juoksupyörärakenteille

Nykyaikaiset teolliset nesteensiirtojärjestelmät, korkeakorkeiset kemiallisten prosessien pumput ja erikoistuneet laivojen kiertojärjestelmät vaativat tarkan sisäisen siiven geometrian, tasapainotetut dynaamiset profiilit ja tasaiset hydrauliset virtauskanavat. Perinteiset hiekkavalumenetelmät tai moniosaiset hitsatut valmisteet epäonnistuvat usein yritettäessä tuottaa monimutkaisia ​​sisäkanavia aiheuttamatta pinnan karheutta, mittaepätarkkuuksia tai rakenteellisia heikkouksia. Silica Sol -investointivalujen käyttöönotto ratkaisee nämä tekniset rajoitukset kopioimalla monimutkaisia ​​CAD-malleja tiukan mittatarkkuuden avulla suoraan kiinteäksi metalliksi.

Tämä tarkkuusvalmistusmenetelmä eliminoi perinteiset liitoslinjat ja jännityskeskittymispisteet ja tuottaa yhtenäisen rakenteen, joka optimoi nesteen dynamiikan siitä hetkestä lähtien, kun väliaine tulee imusilmään, kunnes se poistuu purkauskierukasta. Hyödyntämällä suuritiheyksisiä keraamisia muotteja ja tyhjiöavusteisia kaatotekniikoita, tuloksena olevat komponentit saavuttavat lähes verkkomuodot, jotka vähentävät huomattavasti tarvetta laajaan valun jälkeiseen metallin poistoon.

Monimutkainen geometria ja tasaiset virtausreitit

• Hydraulisen siiven tarkkuus:Toistaa tarkasti monimutkaiset, kolmiulotteisesti kaarevat siivet ohjatakseen nestettä tasaisesti, minimoiden sisäiset kitkahäviöt, kavitaatioriskin ja energiaa tuhlaavan turbulenssin.
• Rakenteellinen eheys:Tarjoaa homogeenisen metallirakeisen rakenteen, jossa ei ole sisäistä kaasuhuokoisuutta, kutistusreikiä tai kylmäsulkeuksia, jotka ovat yleisiä alemmissa valumenetelmissä.
• Lähes nettomuotojen tehokkuus:Saavuttaa erittäin tiukat mittatoleranssit suoraan keraamisesta kuorimuotista, säästäen raakaseosmateriaalia ja lyhentäen loppupään CNC-viimeistelyjaksoja.
• Tasainen seinän paksuus:Säilyttää tasaiset seinämitat päällystetyissä ja avoimissa osissa, mikä varmistaa tasapainoisen jännityksen jakautumisen korkeissa sisäisissä hydraulisissa paineissa.

Monipuoliset rakennevaihtoehdot

• Suljettu suunnittelu:Sisältää etu- ja takasuojukset sulkemaan nestekanavat kokonaan. Tämä kokoonpano tarjoaa maksimaalisen hydraulisen tehokkuuden ja korkeat paineet käsiteltäessä kirkkaita, kerääntymättömiä nesteitä.
• Puoliavoin muotoilu:Sisältää vain takasuojuksen, pariksi avoimien siipien kanssa. Se tarjoaa optimaalisen tasapainon rakenteellisen lujuuden ja välyksen välillä, mikä estää hiukkasten kerääntymisen pumpattaessa väliainetta, jossa on kohtalainen kiintoainemäärä.
• Avoin suunnittelu:Poistaa kokonaan etu- ja takasuojukset paljastaen siivet suoraan koteloon. Tämä asettelu on suunniteltu erityisesti raskaan lietteen, erittäin viskoosisten nesteiden tai pitkiä kuituja sisältävien nesteiden pumppaamiseen.

Ruostumattoman teräksen tärkeimmät edut

Materiaalivalinta toimii ensisijaisena suojana ennenaikaista mekaanista vikaa, galvaanista korroosiota ja kemiallista hajoamista vastaan ​​aggressiivisissa nesteympäristöissä. Korkealaatuisten seosten käyttäminen varmistaa, että sisäiset komponentit säilyttävät rakenteellisen eheyden, pinnan sileyden ja mittojen stabiilisuuden myös silloin, kun ne altistetaan jatkuvasti aggressiivisille kemikaaleille, murtovedelle tai äärimmäisille käyttölämpötiloille.

Investointivalu ruostumattomasta teräksestä valmistetun juoksupyörän valitseminen tavanomaisen hiiliteräksen tai valuraudan sijaan vähentää merkittävästi koko elinkaaren kustannuksia pidentämällä jatkuvia käyttöaikoja ja vähentämällä suunnittelemattomien järjestelmän seisokkien tiheyttä. Luontainen kromipitoisuus muodostaa itsestään paranevan passiivisen oksidikalvon, joka eristää alla olevan metallimatriisin jatkuvalta kemialliselta hyökkäykseltä.

Seoslaadut ja suorituskykyedut

• Luokka 304 metalliseos:Toimii monipuolisena perustana ja tarjoaa luotettavan kestävyyden yleistä ilmakehän hapettumista, orgaanisia happoja ja neutraaleja teollisuusprosessinesteitä vastaan.
• Luokka 316 metalliseos:2-3 % molybdeenipitoisuudella tehostettuna tämä luokka osoittaa poikkeuksellista kestävyyttä piste- ja rakokorroosiota vastaan ​​kloridipitoisissa väliaineissa, liuottimissa ja happamissa prosessivirroissa.
• 2205 Duplex Alloy:Yhdistää austeniittisen ja ferriittisen mikrorakenteen, joka tuottaa kaksinkertaisen myötölujuuden tavanomaisiin austeniittisiin metalliseoksiin verrattuna sekä erinomaisen kestävyyden jännityskorroosiohalkeilua vastaan ​​korkean suolapitoisuuden merivesiympäristöissä.

Valmistusprosessi ja laadunvalvonta

Tehokkaiden komponenttien toimittaminen vaativiin teollisuussovelluksiin edellyttää tiukkaa laadunvalvontaa tuotannon kaikissa vaiheissa. Jokaista valmistusvaihetta ohjaavat standardoidut laadunvarmistusprotokollat ​​erittäin puhtaiden vahakuvioiden ensimmäisestä ruiskuttamisesta lopulliseen dynaamisen tasapainotuksen tarkastukseen.

Kehittyneet valimotekniikat varmistavat, että kemiallinen koostumus vastaa tiukasti kansainvälisiä materiaalispesifikaatioita, kun taas automaattiset ainetta rikkomattomat testauslaitteet havaitsevat piilevät sisäiset viat ennen kuin valmiit tuotteet lähtevät tuotantolaitoksen lattialta.

Varmennus- ja tarkastuspöytäkirjat

• Spektrograafinen lämpöanalyysi:Jokaiselle sulaerälle suoritetaan optinen emissiospektrometria sen varmistamiseksi, että alkuainekoostumukset ovat tarkasti ASTM-, DIN- ja ISO-materiaalistandardien mukaisia.
• 3D-koordinaattimittaus:Erittäin tarkka CMM-tarkastus varmistaa kriittiset mitat, terien kulmat, silmukoiden halkaisijat ja napakokoonpanot asiakkaan tarkkojen suunnittelupiirustusten perusteella.
• ISO 1940 dynaaminen tasapainotus:Jokainen yksikkö on dynaamisesti tasapainotettu G6.3:n tai sitä korkeampien standardien mukaisesti automatisoiduilla tasapainotuslaitteilla, jotka eliminoivat pyörivän tärinän, vähentävät laakerin jännitystä ja varmistavat pumpun kuiskaavan hiljaisen toiminnan.
• Kemiallinen pinnan passivointi:Valmiit osat läpikäyvät kontrolloidun happopeittauksen ja passivoinnin, jolloin ne poistavat vapaat rautahiukkaset ja rikastavat suojaavaa kromioksidipintakerrosta.
• Tuhoamaton testaus (NDT):Väriaineen tunkeutumisen tarkastus ja nestemäisten väriaineiden testaus sovelletaan kriittisiin jännitysalueisiin, jotta taataan täydellinen vapaus pintaa rikkovista mikrohalkeamista tai reikiä.

Suorituskyvyn edut nestemäisissä sovelluksissa

Investointivalu ruostumattomasta teräksestä valmistetun juoksupyörän integroiminen teollisuuden nesteenkäsittelyjärjestelmiin tuottaa suoraan merkittävää tehokkuutta, alentaa energiankulutusta ja pidentää koneen käyttöikää. Sileät sisäiset nestekanavat vähentävät merkittävästi sisäistä nestevastusta, mikä mahdollistaa sähkökäyttöjen toiminnan huipputeholla eri käyttöpisteissä.

Lisäksi korkealaatuisten ruostumattomien metalliseosten korkea mekaaninen kovuus ja sitkeys tarjoavat poikkeuksellisen suojan pisaraeroosiota ja paikallista kavitaatiota vastaan ​​varmistaen, että pumppu säilyttää alkuperäiset nostokorkeus- ja virtausarvonsa vuosien jatkuvan käytön aikana.

Toiminnallinen vaikutus

• Pidennetyt huoltovälit:Erinomainen kulutuskestävyys suojaa nopean nestevirtauksen ja hienojen suspendoituneiden hiukkasten aiheuttamalta eroosiolta.
• Alemmat kokonaiskustannukset:Minimaalinen pinnan likaantuminen ja nolla ruostekertymä vähentävät huoltotoimenpiteitä, alentaa varaosien kulutusta ja minimoi käyttökatkoksia.
• Tasainen hydrauliteho:Vakaat siipien geometriat estävät virtauksen heikkenemisen pitkien käyttöjaksojen aikana, mikä varmistaa ennustettavat prosessin virtausnopeudet ja vakaat järjestelmän paineprofiilit.
• Tärinänvaimennus:Dynaamisen tasapainon tarkkuus estää akselin taipumisen ja suojaa mekaanisia tiivisteitä ja käyttölaakereita ennenaikaiselta mekaaniselta kulumiselta.

Teolliset sovellukset

Nämä tarkkuusvaletut komponentit on suunniteltu maksimaaliseen luotettavuuteen kriittisissä infrastruktuurissa ja vaativissa teollisuusympäristöissä, ja ne toimivat moitteettomasti useilla vaativilla aloilla, joilla komponenttien vika ei ole vaihtoehto.

• Teollinen vedenkäsittely ja suolanpoisto:Korkeapaineiset käänteisosmoosisyöttöjärjestelmät, murtovesikierto ja meriveden oton käsittelylaitteet.
• Kemiallinen ja petrokemiallinen käsittely:Konsentroitujen happojen, emäksisten liuosten, orgaanisten liuottimien ja syövyttävien kemiallisten ohitusvirtojen turvallinen käsittely.
• Meri- ja offshore-koneet:Kriittiset meriveden jäähdytyspiirit, pilssin hallinta, painolastinsiirtojärjestelmät ja offshore-palopumppuyksiköt.
• Ruoan, juoman ja maidon jalostus:Syötävien nesteiden, siirappitiivisteiden ja pesuliuosten hygieeninen siirto, joka vaatii ei-kontaminoituneita, passivoituja sileitä pintoja.
• Lääke- ja bioteknologian valmistus:Ultrapuhdas nesteensiirto ja reaktiivinen liemenkierto, jossa korkeat pinnankäsittelystandardit estävät bakteerien tarttumisen.
• Massan, paperin ja tekstiilien käsittely:Kuitupitoisten lietteiden, aggressiivisten valkaisuaineiden ja korkean lämpötilan väriainenesteiden käsittely ilman tukkeutumista tai korroosiota.

Tekniset tiedot

Tämän komponenttilinjan toimintaominaisuudet ja tekniset parametrit on koottu alla olevaan kattavaan tekniseen viitetaulukkoon:

Räätälöintimahdollisuus

OEM-konevalmistajien ja maailmanlaajuisten suunnitteluprojektien monipuolisten vaatimusten täyttämiseksi kattavat räätälöidyt tuotantopalvelut ovat saatavilla suoraan digitaalisista suunnitteluvälineistä tai fyysisistä prototyypeistä. Kehittyneiden 3D-mallinnus- ja nestesimulaatiotyökalujen avulla insinööritiimit tekevät yhteistyötä suoraan laitekehittäjien kanssa siipien kulmien, napaliitäntöjen ja suojusten välysten tarkentamiseksi optimaalisen suorituskyvyn saavuttamiseksi mukautetuissa pumppukoteloissa.

Olipa kyseessä yksittäisten prototyyppien tuottaminen erikoistuneisiin nestejärjestelmiin tai skaalaaminen suuriin OEM-erätuotantoon, joustava työkalujen asennus ja tarkkuustyöstö takaavat nopeat läpimenoajat ja tiukkojen teknisten toleranssivaatimusten tarkan noudattamisen.

Mukautetut suunnitteluvaihtoehdot

• Piirustuspohjainen tuotanto:Suora valmistus perustuu asiakkaan toimittamiin 2D CAD-piirustuksiin, 3D STEP/IGES -malleihin tai fyysiseen mallin käänteiseen suunnitteluun.
• Mukautettu napa- ja kiilauratyökalut:Räätälöidyt akselin reiän mitat, urat, kierrekiinnikkeet ja käyttökiilaurat, jotka sopivat moottorin akselien liitäntään.
• Hydraulinen profilointi:Terien lukumäärän, ulostulokulman ja suojuksen geometrian muunnos optimoidakseen virtauskäyrät tiettyihin käyttöolosuhteisiin.
• Erikoispinnoitteet:Kulutuskestävien tai kitkaa vähentävien pintakäsittelyjen käyttö erittäin hankaaviin lieteympäristöihin.

Vertailevat edut

Eri metalliseosten suorituskyvyn ankarissa työoloissa ymmärtäminen auttaa laitosjohtajia ja laitesuunnittelijoita valitsemaan oikean materiaalin pitkän aikavälin toiminnan menestyksen takaamiseksi. Alla oleva vertailutaulukko korostaa tärkeimmät suorituskykyerot nestelaitteiden valmistuksessa käytettyjen yleisten rakenneseosten välillä:

Miksi valita meidät

Oikean valmistuskumppanin valinta on yhtä tärkeää kuin oikeiden raaka-aineiden valinta. Nykyaikaisten laadunhallintajärjestelmien alaisuudessa toimivana erikoistuneena tuotantokeskuksena laitoksemme yhdistää edistyneen metallurgisen valuteknologian kattaviin tarkkoihin viimeistelypalveluihin tuottaakseen korkean suorituskyvyn komponentteja maailmanlaajuisille markkinoille.

• Todistettu valmistusperintö:Tarkkuusmekaanisen käsittelyn syvät insinöörityöt, joita tukevat moderni tuotantoinfrastruktuuri ja vuosikymmeniä jatkunut teollisuuden kehitys.
• Vankka tuotantokapasiteetti:Nykyaikaiset valuvalimot ja automatisoidut CNC-viimeistelylinjat, jotka pystyvät tukemaan suuria tuotantokiintiöitä vakailla läpimenoaikatauluilla.
• Talon sisäinen laadunvalvonta:Täysin integroidut tarkastuslaboratoriot, jotka on varustettu CMM-, OES-spektrografeilla, dynaamisilla tasapainotusyksiköillä ja ainetta rikkomattomilla testaussarjoilla.
• Maailmanlaajuinen suunnittelutuki:Kokeneet tekniset tiimit tarjoavat erityistä tukea materiaalien valinnassa, nopeassa prototyyppien valmistuksessa ja työkalujen optimoinnissa CAD-valimolle.
• Jäljitettävyys päästä päähän:Jokaisen tuotanto-erän mukana toimitetaan täydelliset materiaalisertifiointi, tarkastuspöytäkirjat ja mittojen tarkistusraportit.

Usein kysytyt kysymykset (FAQ)

Kysymys 1: Mikä on ensisijainen toiminnallinen etu, kun valitaan piidioksidisol-investointivalu tavanomaiseen hiekkavaluon verrattuna?

Silica sol -investointivalu tarjoaa huomattavasti tasaisemman pintakäsittelyn (tyypillisesti Ra 3,2 µm tai parempi valuna) ja tiukemmat mittatoleranssit. Tämä johtaa ylivoimaiseen sisäiseen hydrauliseen tehokkuuteen, pienempään nestekitkaan, pienempään kavitaatioriskiin ja minimaaliseen valunjälkeiseen työstöön verrattuna karkeisiin hiekkavalettuihin osiin.

Kysymys 2: Mikä ruostumattoman teräksen seoslaatu tulisi valita korkean suolapitoisuuden omaaviin meriveden pumppujärjestelmiin?

Vaikka luokka 316 tarjoaa riittävän korroosionkestävyyden yleisille kloridiliuoksille, 2205 Duplex -seos on erittäin suositeltavaa väkevöityyn meriveteen, offshore-kiertoon ja suolanpoistojärjestelmiin. 2205 Duplex tarjoaa erinomaisen kestävyyden pistesyöpymistä, rakokorroosiota ja jännityskorroosiohalkeilua vastaan ​​sekä kaksinkertaisen mekaanisen myötölujuuden tavallisiin 300-sarjan metalliseoksiin verrattuna.

Q3: Miten ISO 1940 -standardin mukainen dynaaminen tasapainotus parantaa nestelaitteiden käyttöikää?

Dynaaminen tasapainotus eliminoi epäsymmetrisen massan jakautumisen pyörivän komponentin poikki. Tasapainotus ISO 1940 G6.3- tai G2.5 -standardien mukaan minimoi radiaalisen ja aksiaalisen tärinän käytön aikana, mikä estää pumpun laakerien, mekaanisten akselitiivisteiden ja sähkökäyttöisten kytkimien ennenaikaisen vioittumisen.

Kysymys 4: Voidaanko ruostumattomasta teräksestä valuvalettua juoksupyörää muokata käsittelemään nesteitä, joissa on korkea kiintoainepitoisuus?

Kyllä. Määrittämällä puoliavoin tai avoin suunnittelukonfiguraatio mukautetun valuvaiheen aikana, sisäiset välysraot maksimoidaan. Tämä sallii suspendoituneita hiukkasia, pieniä kiinteitä aineita tai kuitupitoisia aineita sisältävien nesteiden kulkea vapaasti pumpun kotelon läpi aiheuttamatta sisäistä tukkeutumista tai nopeaa siipien eroosiota.

Q5: Mitä pintakäsittelymenetelmiä suositellaan kemiallisen kestävyyden maksimoimiseksi?

Kemiallisia peittaus- ja passivointikäsittelyjä suositellaan tavalliseksi käytännöksi pintojen rautajäämien poistamiseksi ja luonnollisen suojaavan kromioksidikerroksen optimoimiseksi. Erittäin puhtaita hygieniasovelluksia varten voidaan käyttää mekaanista peilikiillotusta tai sähkökiillotusta, joka vähentää pinnan karheutta Ra 0,4 µm:iin, mikä estää bakteerien tarttumisen ja hilseilyn kertymisen.

Q6: Mitä teknisiä dokumentaatioita ja laadunvarmistusraportteja toimitetaan mukautettujen tilausten yhteydessä?

Vakiotoimitusasiakirjat sisältävät kemiallisten materiaalien myllyjen sertifikaatit (EN 10204 3.1), mittojen CMM-tarkastuslehdet, dynaamisen tasapainotuksen testitodistukset ja lämpökäsittelyprosessien asiakirjat materiaalin täydellisen jäljitettävyyden ja toiminnan vaatimustenmukaisuuden varmistamiseksi.
