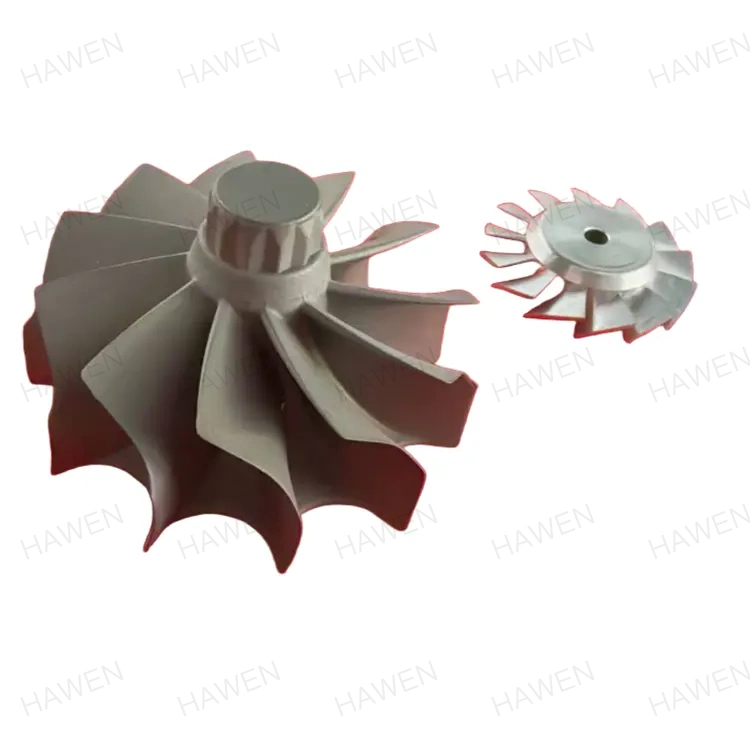

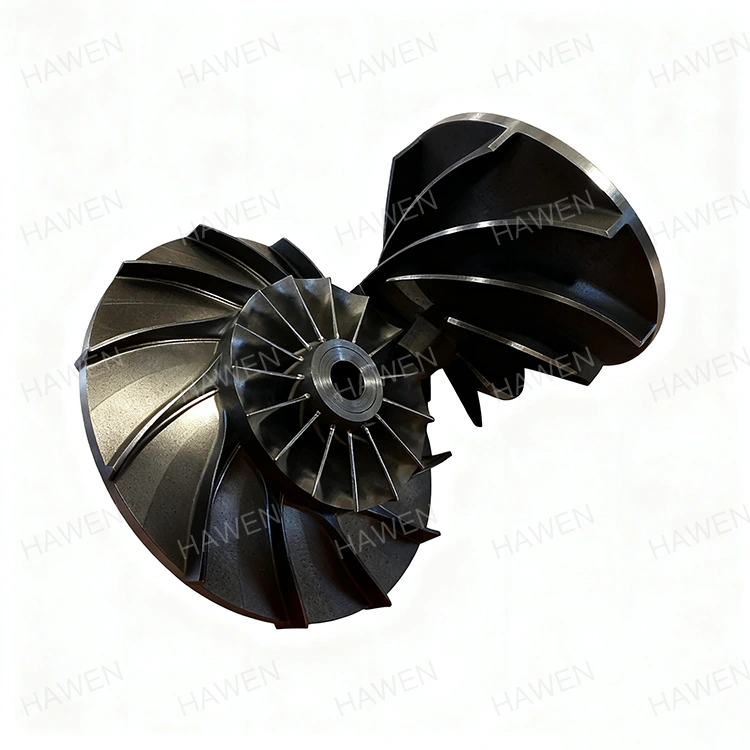

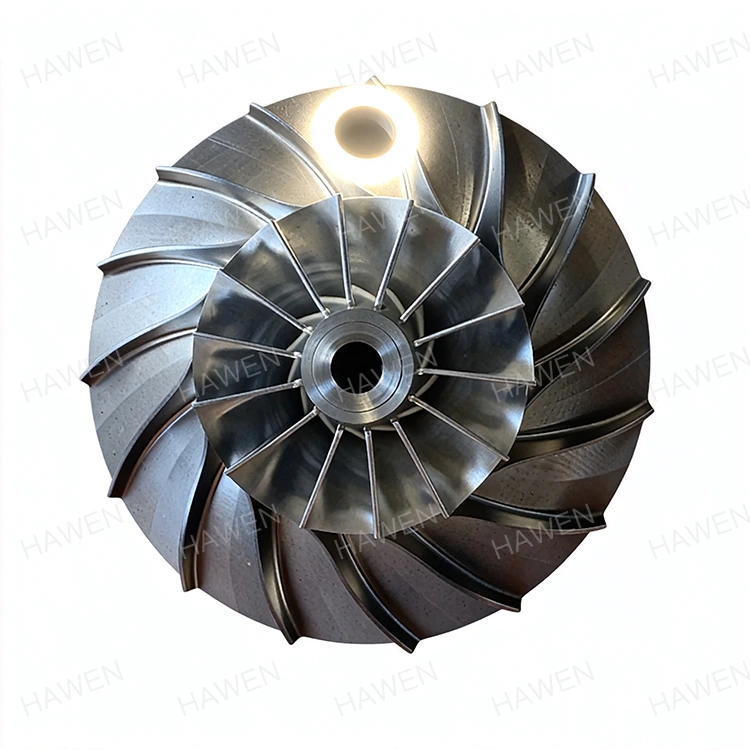

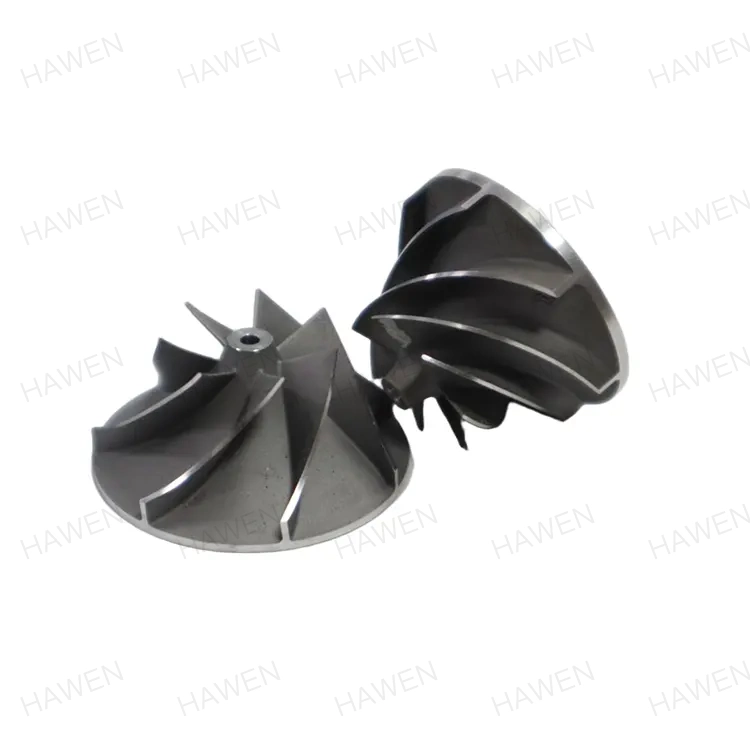

Alumiiniseoksesta valmistettu juoksupyörä

Kevyen ja tehokkaan materiaalin etu

Alumiiniseoksesta valmistettu juoksupyörä vähentää merkittävästi painoa teräs- tai valurautaisiin juoksupyöriin verrattuna, mikä parantaa pumpun hyötysuhdetta ja vähentää moottorin energiankulutusta.

Tyypilliset käytetyt materiaalit, kuten ADC12 tai 70-sarjan alumiiniseokset, tarjoavat:

Matala tiheys vähentää pyörimisinertiaa

Hyvä lämmönjohtavuus tehokkaaseen lämmönpoistoon

Riittävä lujuus keskipaineisiin sovelluksiin

Korroosionkestävyys miedoissa vesipitoisissa ympäristöissä

Valmistuksen haasteet ja tarkkuusvaatimukset

Dimensioherkkyys

Alumiiniseokset ovat alttiita muodonmuutoksille koneistuksen aikana alhaisen jäykkyyden ja lämpölaajenemisen vuoksi. Erittäin tarkat juoksupyörät vaativat:

Sisäporauksen toleranssi ≤ 0,01 mm

Poran pyöreys ≤ 0,005 mm

Tasainen siipien geometria ylläpitää hydraulisen tehokkuuden

Environmental Control

Työpajan lämpötila tulee pitää välillä 20-25°C

Kosteuden hallinta on välttämätöntä pinnan hapettumisen ja mikrohalkeilun estämiseksi

Leikkausnesteet ja työkalun valinta on optimoitu minimoimaan muodonmuutos ja jännitys

Tekniset ratkaisut ja automatisoitu tuotanto

HAWEN käyttää edistynyttä CNC-työstöä, automatisoitua mittausta ja prosessinohjausta voittaakseen nämä haasteet:

Tarkka CNC-jyrsintä ja sorvaus takaavat tiukat mittatoleranssit

Täysin automatisoidut puhdistus-, passivointi- ja anodisointilinjat estävät pinnan kontaminoitumisen

Prosessin valvonta mahdollistaa vikojen havaitsemisen varhaisessa vaiheessa ja minimoi romun

Dynaaminen tasapainotus varmistaa pumpun tasaisen toiminnan suurilla pyörimisnopeuksilla

Tekniset tiedot

Sovellusskenaariot

Alumiiniseoksesta valmistettua juoksupyörää käytetään laajalti sovelluksissa, joissa tarvitaan kevyitä, tehokkaita ja korroosionkestäviä juoksupyöriä:

Kuivauskoneet ja pyykinpesulaitteet: Pienempi roottorin paino vähentää moottorin kuormitusta

LVI- ja kiertovesipumput: Parannettu energiatehokkuus puhtaissa nestejärjestelmissä

Kastelu- ja kevyen teollisuuden pumput: Keskipaineinen vedensyöttö

Kemiallinen tai elintarvikkeiden jalostus: hankaamattomat, alhaisen viskositeetin nesteet

Suggested visuals:

Pumppukokoonpanot kuivausrummuissa

LVI-kiertojärjestelmät

Kevyet teollisuusvesijärjestelmät

Suorituskyvyn edut

Kevyempi kuin teräs tai valurauta, mikä vähentää pumpun energiankulutusta

Erinomainen lämmönjohtavuus parantaa lämmönhallintaa

Suuri mittatarkkuus varmistaa vakaan virtauksen ja alhaisen tärinän

Pintakäsitelty alumiini kestää lievää korroosiota ja pidentää käyttöikää

Laadunvalvonta ja sertifiointi

Raaka-aineiden tarkastus ja jäljitettävyys

CNC-työstöä valvotaan SPC-järjestelmien kautta

Dynaaminen tasapainotus testattu ISO 1940 G6.3 -standardin mukaisesti

Pintakäsittelyn paksuus, karheus ja passivointilaatu on tarkastettu

Suggested visuals:

CNC machining line

Passivointi ja anodisointi tuotantolinja

Mittatarkastus CMM:llä

Asiakasarvo ja suunnittelutuki

Räätälöidyt mallit OEM- ja teollisuussovelluksiin

Nopea prototyyppien valmistus ja näytetoimitus järjestelmän testausta varten

Pitkäaikainen toimitus massatuotantoon

Pienemmät käyttökustannukset kevyen ja erittäin tarkan suunnittelun ansiosta

Suggested visuals:

Suunnittelutiimi suorittaa virtaussimulaatiota

Tehtaan kokoonpanolinjat

Asiakasprojektien asennukset

Usein kysytyt kysymykset (FAQ)

Q1: Pystyvätkö alumiiniseoksesta valmistetut juoksupyörät käsittelemään korkeaviskoosisia nesteitä?

V: Soveltuu yleensä alhaisen tai keskitason viskositeetin nesteisiin; korkeaviskositeettiset nesteet voivat vaatia puoliavoimia tai avoimia terässiipipyöriä.

Q2: Miten muodonmuutos estetään valmistuksen aikana?

V: CNC-työstö, ympäristönhallinta, optimoidut leikkausparametrit ja dynaaminen tasapainotus.

Q3: Onko saatavilla pintakäsittelyjä korroosiosuojaukseen?

V: Kyllä. Passivointia, anodisointia ja kiillotusta voidaan käyttää sovellutusvaatimusten mukaan.

Q4: Voinko tilata mukautettujen piirustusten tai suorituskykyvaatimusten perusteella?

V: Kyllä, tarjoamme täyden räätälöinnin vastaamaan virtaus-, nosto- ja pyörimisnopeusvaatimuksia.

Q5: Millä teollisuudenaloilla käytetään yleisesti alumiiniseosta valmistettuja juoksupyöriä?

V: Pyykinpesukoneet, LVI-järjestelmät, kevyen teollisuuden vesipumput, kemiallinen käsittely matalaviskoosisilla nesteillä.

Summary

Alumiiniseoksesta valmistettu juoksupyörä tarjoaa yhdistelmän kevyttä rakennetta, korkeaa hydraulista suorituskykyä ja korroosionkestävyyttä, mikä tekee siitä sopivan puhtaisiin nesteisiin ja keskipaineisiin sovelluksiin. Edistyksellinen koneistus ja pintakäsittelyt takaavat mittatarkkuuden, luotettavuuden ja pidemmän käyttöiän.
